Нотация и семантика языка UML



Объекты и их изображение на диаграмме последовательности


На диаграмме последовательности также изображаются объекты, которые непосредственно участвуют во взаимодействии, при этом никакие статические связи с другими объектами не визуализируются. Для диаграммы последовательности ключевым моментом является именно динамика взаимодействия объектов во времени. При этом диаграмма последовательности имеет как бы два измерения. Одно - слева направо в виде вертикальных линий, каждая из которых изображает линию жизни отдельного объекта, участвующего во взаимодействии. Второе измерение диаграммы последовательности - вертикальная временная ось, направленная сверху вниз.

Каждый объект графически изображается в форме прямоугольника и располагается в верхней части своей линии жизни (рис. 8.1). Внутри прямоугольника записываются собственное имя объекта со строчной буквы и имя класса, разделенные двоеточием. При этом вся запись подчеркивается, что является признаком объекта, который, как указывалось ранее, представляет собой экземпляр класса.

Для объектов диаграммы последовательности остаются справедливыми правила именования, рассмотренные ранее применительно к диаграммам кооперации. Если на диаграмме последовательности отсутствует собственное имя объекта, то при этом должно быть указано имя класса. Такой объект считается анонимным. Может отсутствовать и имя класса, но при этом должно быть указано собственное имя объекта. Такой объект считается сиротой. Роль классов в именах объектов на диаграммах последовательности, как правило, не указывается.

Крайним слева на диаграмме изображается объект - инициатор моделируемого процесса взаимодействия (объект a на рис. 8.1). Правее - другой объект, который непосредственно взаимодействует с первым. Таким образом, порядок расположения объектов на диаграмме последовательности определяется исключительно соображениями удобства визуализации их взаимодействия друг с другом.

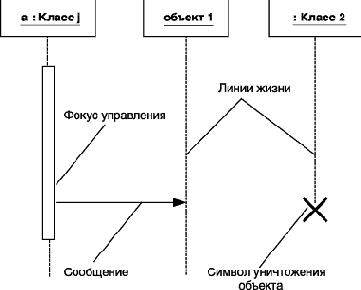

Рис. 8.1.  Графические элементы диаграммы последовательности

Начальному моменту времени соответствует самая верхняя часть диаграммы.
При этом процесс взаимодействия объектов реализуется посредством сообщений, которые посылаются одними объектами другим. Сообщения изображаются в виде горизонтальных стрелок с именем сообщения и образуют определенный порядок относительно времени своей инициализации. Другими словами, сообщения, расположенные на диаграмме последовательности выше, передаются раньше тех, которые расположены ниже. При этом масштаб на оси времени не указывается, поскольку диаграмма последовательности моделирует лишь временную упорядоченность взаимодействий типа "раньше-позже".

Линия жизни объекта (object lifeline) - вертикальная линия на диаграмме последовательности, которая представляет существование объекта в течение определенного периода времени.

Линия жизни объекта изображается пунктирной вертикальной линией, ассоциированной с единственным объектом на диаграмме последовательности. Линия жизни служит для обозначения периода времени, в течение которого объект существует в системе и, следовательно, может потенциально участвовать во всех ее взаимодействиях. Если объект существует в системе постоянно, то и его линия жизни должна продолжаться по всей рабочей области диаграммы последовательности от самой верхней ее части до самой нижней (объект 1 и анонимный объект Класса 2 на рис. 8.1).

Отдельные объекты, закончив выполнение своих операций, могут быть уничтожены , чтобы освободить занимаемые ими ресурсы. Для таких объектов линия жизни обрывается в момент его уничтожения. Для обозначения момента уничтожения объекта в языке UML применяется специальный символ в форме латинской буквы "X". На рис. 8.2 этот символ используется для уничтожения анонимного объекта, образованного от Класса 3 . Ниже этого символа пунктирная линия не изображается, поскольку соответствующего объекта в системе уже нет, и этот объект должен быть исключен из всех последующих взаимодействий


Рис. 8.2.  Графическое изображение линий жизни и фокусов управления объектов

Вовсе не обязательно создавать все объекты в начальный момент времени.


Отдельные объекты в системе могут создаваться по мере необходимости, существенно экономя ресурсы системы и повышая ее производительность. В этом случае прямоугольник такого объекта изображается не в верхней части диаграммы последовательности, а в той, которая соответствует моменту создания объекта (анонимный объект, образованный от Класса 3 на рис. 8.2). При этом прямоугольник объекта вертикально располагается в том месте диаграммы, которое по оси времени совпадает с моментом его возникновения в системе. Объект создается со своей линией жизни а, возможно, и с фокусом управления.

В процессе функционирования объектно-ориентированных систем одни объекты могут находиться в активном состоянии, непосредственно выполняя определенные действия, или в состоянии пассивного ожидания сообщений от других объектов. Фокус управления - символ, применяемый для того, чтобы явно выделить подобную активность объектов на диаграммах последовательности.

Фокус управления (focus of control) - специальный символ на диаграмме последовательности, указывающий период времени, в течение которого объект выполняет некоторое действие, находясь в активном состоянии.

Фокус управления изображается в форме вытянутого узкого прямоугольника (объект а на рис. 8.1), верхняя сторона которого обозначает начало получения фокуса управления объекта (начало активности), а ее нижняя сторона - окончание фокуса управления (окончание активности). Этот прямоугольник располагается ниже обозначения соответствующего объекта и может заменять его линию жизни (объект a на рис. 8.2), если на всем ее протяжении он активен.

Периоды активности объекта могут чередоваться с периодами его пассивности или ожидания. В этом случае у такого объекта фокусы управления изменяют свое изображение на линию жизни и наоборот (объект сирота ob2 на рис. 8.2). Важно понимать, что получить фокус управления может только объект, у которого в этот момент имеется линия жизни. Если же объект был уничтожен, то вновь возникнуть в системе он уже не может.


Вместо него может быть создан лишь экземпляр этого же класса, который, строго говоря, будет другим объектом.

В отдельных случаях инициатором взаимодействия в системе может быть актер или внешний пользователь. При этом актер изображается на диаграмме последовательности самым первым объектом слева со своим фокусом управления (рис. 8.3). Наиболее часто актер и его фокус управления будут существовать в системе постоянно, отмечая характерную для пользователя активность в инициировании взаимодействий с системой. Актер может иметь собственное имя либо оставаться анонимным.

В отдельных случаях объект может посылать сообщения самому себе, инициируя так называемые рефлексивные сообщения. Для этой цели служит специальное изображение (сообщение у объекта а на рис. 8.3). Такие сообщения изображаются в форме сообщения, начало и конец которого соприкасаются с линией жизни или фокусом управления одного и того же объекта. Подобные ситуации возникают, например, при обработке нажатий на клавиши клавиатуры при вводе текста в редактируемый документ, при наборе цифр номера телефона абонента.

Если в результате рефлексивного сообщения создается новый подпроцесс или нить управления, то говорят о рекурсивном или вложенном фокусе управления. На диаграмме последовательности рекурсия обозначается небольшим прямоугольником, присоединенным к правой стороне фокуса управления того объекта, для которого изображается данное рекурсивное взаимодействие (анонимный объект Класса 2 на рис. 8.3).

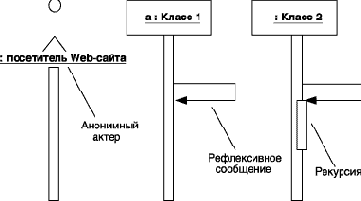

Рис. 8.3.  Графическое изображение актера, рефлексивного сообщения и рекурсии на диаграмме последовательности



При этом процесс взаимодействия объектов реализуется посредством сообщений, которые посылаются одними объектами другим. Сообщения изображаются в виде горизонтальных стрелок с именем сообщения и образуют определенный порядок относительно времени своей инициализации. Другими словами, сообщения, расположенные на диаграмме последовательности выше, передаются раньше тех, которые расположены ниже. При этом масштаб на оси времени не указывается, поскольку диаграмма последовательности моделирует лишь временную упорядоченность взаимодействий типа "раньше-позже".

Линия жизни объекта (object lifeline) - вертикальная линия на диаграмме последовательности, которая представляет существование объекта в течение определенного периода времени.

Линия жизни объекта изображается пунктирной вертикальной линией, ассоциированной с единственным объектом на диаграмме последовательности. Линия жизни служит для обозначения периода времени, в течение которого объект существует в системе и, следовательно, может потенциально участвовать во всех ее взаимодействиях. Если объект существует в системе постоянно, то и его линия жизни должна продолжаться по всей рабочей области диаграммы последовательности от самой верхней ее части до самой нижней (объект 1 и анонимный объект Класса 2 на рис. 8.1).

Отдельные объекты, закончив выполнение своих операций, могут быть уничтожены , чтобы освободить занимаемые ими ресурсы. Для таких объектов линия жизни обрывается в момент его уничтожения. Для обозначения момента уничтожения объекта в языке UML применяется специальный символ в форме латинской буквы "X". На рис. 8.2 этот символ используется для уничтожения анонимного объекта, образованного от Класса 3 . Ниже этого символа пунктирная линия не изображается, поскольку соответствующего объекта в системе уже нет, и этот объект должен быть исключен из всех последующих взаимодействий


Рис. 8.2.  Графическое изображение линий жизни и фокусов управления объектов

Вовсе не обязательно создавать все объекты в начальный момент времени.


Отдельные объекты в системе могут создаваться по мере необходимости, существенно экономя ресурсы системы и повышая ее производительность. В этом случае прямоугольник такого объекта изображается не в верхней части диаграммы последовательности, а в той, которая соответствует моменту создания объекта (анонимный объект, образованный от Класса 3 на рис. 8.2). При этом прямоугольник объекта вертикально располагается в том месте диаграммы, которое по оси времени совпадает с моментом его возникновения в системе. Объект создается со своей линией жизни а, возможно, и с фокусом управления.

В процессе функционирования объектно-ориентированных систем одни объекты могут находиться в активном состоянии, непосредственно выполняя определенные действия, или в состоянии пассивного ожидания сообщений от других объектов. Фокус управления - символ, применяемый для того, чтобы явно выделить подобную активность объектов на диаграммах последовательности.

Фокус управления (focus of control) - специальный символ на диаграмме последовательности, указывающий период времени, в течение которого объект выполняет некоторое действие, находясь в активном состоянии.

Фокус управления изображается в форме вытянутого узкого прямоугольника (объект а на рис. 8.1), верхняя сторона которого обозначает начало получения фокуса управления объекта (начало активности), а ее нижняя сторона - окончание фокуса управления (окончание активности). Этот прямоугольник располагается ниже обозначения соответствующего объекта и может заменять его линию жизни (объект a на рис. 8.2), если на всем ее протяжении он активен.

Периоды активности объекта могут чередоваться с периодами его пассивности или ожидания. В этом случае у такого объекта фокусы управления изменяют свое изображение на линию жизни и наоборот (объект сирота ob2 на рис. 8.2). Важно понимать, что получить фокус управления может только объект, у которого в этот момент имеется линия жизни. Если же объект был уничтожен, то вновь возникнуть в системе он уже не может.


Вместо него может быть создан лишь экземпляр этого же класса, который, строго говоря, будет другим объектом.

В отдельных случаях инициатором взаимодействия в системе может быть актер или внешний пользователь. При этом актер изображается на диаграмме последовательности самым первым объектом слева со своим фокусом управления (рис. 8.3). Наиболее часто актер и его фокус управления будут существовать в системе постоянно, отмечая характерную для пользователя активность в инициировании взаимодействий с системой. Актер может иметь собственное имя либо оставаться анонимным.

В отдельных случаях объект может посылать сообщения самому себе, инициируя так называемые рефлексивные сообщения. Для этой цели служит специальное изображение (сообщение у объекта а на рис. 8.3). Такие сообщения изображаются в форме сообщения, начало и конец которого соприкасаются с линией жизни или фокусом управления одного и того же объекта. Подобные ситуации возникают, например, при обработке нажатий на клавиши клавиатуры при вводе текста в редактируемый документ, при наборе цифр номера телефона абонента.

Если в результате рефлексивного сообщения создается новый подпроцесс или нить управления, то говорят о рекурсивном или вложенном фокусе управления. На диаграмме последовательности рекурсия обозначается небольшим прямоугольником, присоединенным к правой стороне фокуса управления того объекта, для которого изображается данное рекурсивное взаимодействие (анонимный объект Класса 2 на рис. 8.3).


Рис. 8.3.  Графическое изображение актера, рефлексивного сообщения и рекурсии на диаграмме последовательности


Рекомендации по построению диаграмм последовательности


Построение диаграммы последовательности целесообразно начинать с выделения из всей совокупности классов только тех, объекты которых участвуют в моделируемом взаимодействии. После этого все объекты наносятся на диаграмму, с соблюдением порядка инициализации сообщений. Здесь необходимо установить, какие объекты будут существовать постоянно, а какие временно - только на период выполнения ими требуемых действий.

Когда объекты визуализированы, можно приступать к спецификации сообщений. При этом необходимо учитывать те операции, которые имеют классы соответствующих объектов в модели системы. При необходимости уточнения этих операций следует использовать их стереотипы. Для уничтожения объектов, которые создаются на время выполнения своих действий, нужно предусмотреть явное сообщение. Наиболее простые случаи ветвления процесса взаимодействия можно изобразить на одной диаграмме с использованием соответствующих графических примитивов. В более сложных случаях для моделирования каждой ветви управления может потребоваться отдельная диаграмма последовательности. Следует помнить, что каждый альтернативный поток управления затрудняет понимание построенной модели.

Общим правилом является визуализация особенностей реализации каждого варианта использования на отдельной диаграмме последовательности. В этой ситуации отдельные диаграммы должны рассматриваться совместно как одна модель взаимодействия. Необходимость синхронизации сложных потоков управления, как правило, требуют введение в модель дополнительных ограничений. При этом общая запись таких ограничений должна следовать семантике языка объектных ограничений OCL.





Сообщения на диаграмме последовательности


Сообщения как элементы языка UML, уже рассматривались ранее при изучении диаграммы кооперации (лекция 7). Стрелки сообщений изображаются аналогично рассмотренным ранее, но применительно к диаграммам последовательности сообщения имеют дополнительные семантические особенности. При этом на диаграмме последовательности все сообщения упорядочены по времени своей передачи в моделируемой системе, хотя номера у них могут не указываться.

На диаграммах последовательности могут присутствовать три разновидности сообщений, каждое из которых имеет свое графическое изображение (рис. 8.4).


Рис. 8.4.  Графическое изображение различных видов сообщений между объектами на диаграмме последовательности

Первая разновидность сообщения (рис. 8.4, а) наиболее распространена и используется для вызова процедур, выполнения операций или обозначения отдельных вложенных потоков управления. Начало этой стрелки, как правило, соприкасается с фокусом управления того объекта-клиента, который инициирует это сообщение. Конец стрелки соприкасается с линией жизни того объекта, который принимает это сообщение и выполняет в ответ определенные действия. При этом принимающий объект может получить фокус управления, становясь в этом случае активным. Передающий объект может потерять фокус управления или остаться активным.

Вторая разновидность сообщения (рис. 8.4, б) используется для обозначения простого асинхронного сообщения, которое передается в произвольный момент времени. Передача такого сообщения обычно не сопровождается получением фокуса управления объектом-получателем.

Третья разновидность сообщения (рис. 8.4, в) используется для возврата из вызова процедуры. Примером может служить простое сообщение о завершении вычислений без предоставления результата расчетов объекту-клиенту. В процедурных потоках управления эта стрелка может быть опущена, поскольку ее наличие неявно предполагается в конце активизации объекта. В то же время считается, что каждый вызов процедуры имеет свою пару - возврат вызова.

Ветвление потока управления


Одна из особенностей диаграммы последовательности - возможность визуализировать простое ветвление процесса. Для изображения ветвления используются две или более стрелки, выходящие из одной точки фокуса управления объекта (объект ob1 на рис. 8.5). При этом рядом с каждой из них должно быть явно указано соответствующее условие ветви в форме булевского выражения.

Количество ветвей может быть произвольным, однако наличие ветвлений может существенно усложнить интерпретацию диаграммы последовательности. Предложение-условие должно быть явно указано для каждой ветви и записывается в форме обычного текста, псевдокода или выражения языка программирования. Это выражение всегда должно возвращать некоторое булевское выражение. Запись этих условий должна исключать одновременную передачу альтернативных сообщений по двум и более ветвям. В противном случае на диаграмме последовательности может возникнуть конфликт ветвления.


Рис. 8.5.  Графическое изображение бинарного ветвления потока управления на диаграмме последовательности

С помощью ветвления можно изобразить и более сложную логику взаимодействия объектов между собой (объект ob1 на рис. 8.6). Если условий более двух, то для каждого из них необходимо предусмотреть ситуацию единственного выполнения. Описанный ниже пример относится к моделированию взаимодействия программной системы обслуживания клиентов в банке. В этом примере диаграммы последовательности объект ob1 вызывает выполнение действий у одного из трех других объектов.

Условием ветвления может служить сумма снимаемых клиентом средств со своего текущего счета. Если эта сумма превышает 1500$, то могут потребоваться дополнительные действия, связанные с созданием и последующим разрушением объекта Класса 1. Если же сумма превышает 100$, но не превышает 1500$, то вызывается операция или процедура объекта ob3. И, наконец, если сумма не превышает 100$, то вызывается операция или процедура объекта ob2. При этом объекты ob1, ob2 и ob3 постоянно существуют в системе.
Последний объект создается от Класса 1 только в том случае, если справедливо первое из альтернативных условий. В противном случае он может быть никогда не создан.

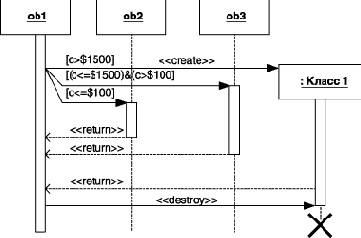

Рис. 8.6.  Графическое изображение тернарного ветвления потока управления на диаграмме последовательности

Объект ob1 имеет постоянный фокус управления, а все остальные объекты - получают фокус управления только для выполнения ими соответствующих операций.

На диаграммах последовательности при записи сообщений также могут использоваться стереотипы, рассмотренные ранее при построении диаграммы кооперации (лекция 7). Их семантика и синтаксис остаются без изменения, как они определены в нотации языка UML. Ниже представлена диаграмма последовательности для описанного выше случая ветвления, дополненная стереотипными значениями отдельных сообщений (рис. 8.7). Очевидно, эта диаграмма последовательности является более выразительной и простой для своей содержательной интерпретации.


Рис. 8.7.  Диаграмма последовательности со стереотипными значениями сообщений

Как уже отмечалось ранее, сообщения могут иметь собственное имя, в качестве которого выступает имя операции, вызов которой инициируют эти сообщения у принимающего объекта. В этом случае рядом со стрелкой записывается имя операции с круглыми скобками, в которых могут указываться параметры или аргументы соответствующей операции. Если параметры отсутствуют, то скобки после имени операции все равно должны быть изображены.


Диаграмма состояний в контексте конечного автомата


Для систем различной природы и назначения характерно взаимодействие между собой отдельных образующих их элементов. Для представления динамических особенностей взаимодействия элементов модели в контексте реализации вариантов использования предназначены диаграммы кооперации и последовательности. Однако для моделирования процессов функционирования большинства сложных систем, особенно систем реального времени, этих представлений недостаточно.

Диаграмма состояний (statechart diagram) - диаграмма, которая представляет конечный автомат.

Семантика понятия состояния довольно сложна. Дело в том, что характеристика состояний системы явным образом не зависит от логической структуры, зафиксированной на диаграмме классов. При рассмотрении состояний системы приходится отвлекаться от особенностей ее объектной структуры и мыслить категориями, описывающими динамический контекст поведения моделируемой системы. При построении диаграмм состояний необходимо использовать специальные понятия, о которых и пойдет речь в данной лекции.

Ранее отмечалось, что любая прикладная система характеризуется не только структурой составляющих ее элементов, но и некоторым поведением или функциональностью. Для общего представления функциональности моделируемой системы предназначены диаграммы вариантов использования, которые на концептуальном уровне описывают поведение системы в целом. Для того чтобы представить наиболее общее поведение на логическом уровне, следует ответить на вопрос: "В процессе какого поведения система реализует необходимую пользователям функциональность?".

Главное назначение диаграммы состояний - описать возможные последовательности состояний и переходов, которые в совокупности характеризуют поведение моделируемой системы в течение всего ее жизненного цикла. Диаграмма состояний представляет динамическое поведение сущностей, на основе спецификации их реакции на восприятие некоторых конкретных событий. Системы, которые реагируют на внешние действия от других систем или от пользователей, иногда называют реактивными.
Если такие действия инициируются в произвольные случайные моменты времени, то говорят об асинхронном поведении модели.

Диаграммы состояний чаще всего используются для описания поведения отдельных систем и подсистем. Они также могут быть применены для спецификации функциональности экземпляров отдельных классов, т. е. для моделирования всех возможных изменений состояний конкретных объектов. Диаграмма состояний по существу является графом специального вида, который служит для представления конечного автомата.

Диаграммы состояний могут быть вложены друг в друга, образуя вложенные диаграммы для более детального представления состояний отдельных элементов модели. Для понимания семантики конкретной диаграммы состояний необходимо представлять особенности поведения моделируемой сущности, а также иметь общие сведения из теории конечных автоматов.

Конечный автомат (state machine) - модель для спецификации поведения объекта в форме последовательности его состояний, которые описывают реакцию объекта на внешние события, выполнение объектом действий, а также изменение его отдельных свойств.

В контексте языка UML понятие конечного автомата обладает дополнительной семантикой. Вершинами графа конечного автомата являются состояния и другие типы элементов модели, которые изображаются соответствующими графическими символами. Дуги графа служат для обозначения переходов из состояния в состояние. Конечный автомат описывает поведение отдельного объекта в форме последовательности состояний, охватывающих все этапы его жизненного цикла, начиная от создания объекта и заканчивая его уничтожением. Каждая диаграмма состояний представляет собой конечный автомат.

Основными понятиями, характеризующими конечный автомат, являются состояние и переход. Ключевое различие между ними заключается в том, что длительность нахождения системы в отдельном состоянии существенно превышает время, которое затрачивается на переход из одного состояния в другое. Предполагается, что в пределе время перехода из одного состояния в другое равно нулю (если дополнительно ничего не сказано).Другими словами, переход объекта из состояния в состояние происходит мгновенно.

В общем случае конечный автомат представляет динамические аспекты моделируемой системы в виде ориентированного графа, вершины которого соответствуют состояниям, а дуги - переходам. При этом поведение моделируется как последовательное перемещение по графу состояний от вершины к вершине по связывающим их дугам с учетом их ориентации. Для графа состояний системы можно ввести в рассмотрение специальные свойства.

Среди таких свойств - выделение из всей совокупности состояний двух специальных: начального и конечного. Ни в графе состояний, ни на диаграмме состояний время нахождения системы в том или ином состоянии явно не учитывается, однако предполагается, что последовательность изменения состояний упорядочена во времени. Другими словами, каждое последующее состояние может наступить позже предшествующего ему состояния.


Переход и событие


Пребывание моделируемого объекта или системы в первом состоянии может сопровождаться выполнением некоторых внутренних действий или деятельности. При этом изменение текущего состояния объекта будет возможно либо после завершения этих действий (деятельности), либо при возникновении некоторых внешних событий. В обоих случаях говорят, что происходит переход объекта из одного состояния в другое.

Переход (transition) - отношение между двумя состояниями, которое указывает на то, что объект в первом состоянии должен выполнить определенные действия и перейти во второе состояние.

Переход осуществляется при наступлении некоторого события: окончания выполнения деятельности (do activity), получении объектом сообщения или приемом сигнала. На переходе указывается имя события, а также действия, производимые объектом в ответ на внешние события при переходе из одного состояния в другое.

Переход может быть направлен в то же состояние, из которого он выходит. В этом случае его называют переходом в себя. Исходное и целевое состояния перехода в себя совпадают. Этот переход изображается петлей со стрелкой и отличается от внутреннего перехода. При переходе в себя объект покидает исходное состояние, а затем снова входит в него. При этом всякий раз выполняются внутренние действия, специфицированные метками entry и exit.

Срабатывание <перехода> (fire) - выполнение перехода из одного состояния в другое.

Срабатывание перехода может зависеть не только от наступления события, но и от выполнения определенного условия, называемого сторожевым. Объект перейдет из одного состояния в другое в том случае, если произошло указанное событие и сторожевое условие приняло значение "истина". До срабатывания перехода объект находится в предыдущем от него состоянии, называемым исходным, или в источнике (не путать с начальным состоянием - это разные понятия), а после его срабатывания объект находится в последующем от него состоянии (целевом состоянии).

На диаграмме состояний переход изображается сплошной линией со стрелкой, которая выходит из исходного состояния и направлена в целевое состояние (например, выход из строя на рис. 8.1).Каждый переход может быть помечен строкой текста, которая имеет следующий общий формат:


<имя события>'('<список параметров, разделенных запятыми>')' '['<сторожевое условие>']' <выражение действия>.

Событие (event) - спецификация существенных явлений в поведении системы, которые имеют местоположение во времени и пространстве.

Формально, событие представляет собой спецификацию факта, имеющего место в пространстве и во времени. Про события говорят, что они "происходят", при этом отдельные события должны быть упорядочены во времени. После наступления события нельзя уже вернуться к предыдущим, если такая возможность явно не предусмотрена в модели.

Семантика понятия события фиксирует внимание на внешних проявлениях качественных изменений, происходящих при переходе моделируемого объекта из состояния в состояние. Например, при включении электрического переключателя происходит событие, в результате которого комната освещается. После успешного ремонта компьютера также происходит немаловажное событие - восстановление его работоспособности. Если поднять трубку обычного телефона, то, в случае его исправности, мы ожидаем услышать тоновый сигнал. Это тоже является событием.

В языке UML события играют роль стимулов, которые инициируют переходы из одних состояний в другие. В качестве событий можно рассматривать сигналы, вызовы, окончание фиксированных промежутков времени или моменты окончания выполнения определенных действий. В зависимости от вида происходящих событий - стимулов в языке UML различают два типа переходов: триггерные и нетриггерные.

Переход называется триггерным, если его специфицирует событие-триггер, связанное с внешними условиями по отношению к рассматриваемому состоянию.

В этом случае рядом со стрелкой триггерного перехода обязательно указывается имя события в форме строки текста, начинающейся со строчной буквы. Наиболее часто в качестве имен триггерных переходов задают имена операций, вызываемых у тех или иных объектов системы. После имени такого события следуют круглые скобки для явного задания параметров соответствующей операции.


Если таких параметров нет, то список параметров со скобками может отсутствовать. Например, переход на рис. 9.4, а, является триггерным, поскольку с ним связано конкретное событие-триггер, происходящее асинхронно при срабатывании некоторого датчика.

Переход называется нетриггерным, если он происходит по завершении выполнения ду-деятельности в данном состоянии.

Нетриггерные переходы часто называют переходами по завершении ду-деятельности. Для них рядом со стрелкой перехода не указывается никакого имени события, а в исходном состоянии должна быть описана внутренняя ду-деятельность, по окончании которой произойдет тот или иной нетриггерный переход.


Рис. 9.4.  Графическое изображение триггерного (а) и нетриггерного (б) переходов на диаграмме состояний

Сторожевое условие (guard condition) - логическое условие, записанное в прямых скобках и представляющее собой булевское выражение.

При этом булевское выражение должно принимать одно из двух взаимно исключающих значений: "истина" или "ложь". Из контекста диаграммы состояний должна явно следовать семантика этого выражения, а для записи выражения может использоваться обычный язык, псевдокод или язык программирования.

Дополнение триггерных и нетриггерных переходов сторожевыми условиями позволяет явно специфицировать семантику их срабатывания. Если сторожевое условие принимает значение "истина", то соответствующий переход при наступлении события-триггера или завершении деятельности может сработать, в результате чего объект перейдет в целевое состояние. Если же сторожевое условие принимает значение "ложь", то переход не может сработать, даже если произошло событие-триггер или завершилась деятельность в исходном состоянии. Очевидно, в случае невыполнения сторожевого условия моделируемый объект или система останется в исходном состоянии. Однако вычисление истинности сторожевого условия в модели происходит только после возникновения ассоциированного с ним события-триггера или завершения деятельности, которые инициируют соответствующий переход.



Поскольку общее количество выходящих переходов из любого состояния в языке UML не ограничено, хотя и является конечным, не исключена ситуация, когда из одного состояния могут выходить несколько переходов с идентичным событием-триггером. Каждый такой переход должен содержать собственное сторожевое условие, при этом никакие два или более сторожевых условий не должны одновременно принимать значение "истина". В противном случае на диаграмме состояний возникнет конфликт триггерных переходов, что делает несостоятельной (ill formed) модель системы в целом.

Аналогичное замечание справедливо и для нетриггерных переходов, когда из одного состояния выходят несколько переходов по завершении деятельности. Каждый из таких переходов также должен содержать собственное сторожевое условие, при этом никакие два или более сторожевых условий не должны одновременно принимать значение "истина". В противном случае на диаграмме состояний будет иметь место конфликт нетриггерных переходов, что также делает несостоятельной (ill formed) модель системы в целом.


Рис. 9.5.  Триггерные и нетриггерные переходы на диаграмме состояний

Изображенный фрагмент диаграммы состояний (рис. 9.5) моделирует изменение состояний банкомата при проверке ПИН-кода. Нетриггерные переходы на данной диаграмме помечены сторожевыми условиями, которые исключают конфликт между ними. Что касается триггерного перехода, помеченного событием отмена транзакции, то он происходит независимо от проверки ПИН-кода в том случае, когда клиент решил отказаться от ввода ПИН-кода.

Выражение действия (action expression) представляет собой вызов операции или передачу сообщения, имеет атомарный характер и выполняется сразу после срабатывания соответствующего перехода до начала действий в целевом состоянии.

Выражение действия выполняется в том и только в том случае, когда переход срабатывает. Атомарность действия означает, что оно не может быть прервано никаким другим действием до тех пор, пока не закончится его выполнение.


Данное действие может оказывать влияние как на сам объект, так и на его окружение, если это с очевидностью следует из контекста модели. Данное выражение записывается после знака "/" в строке текста, присоединенной к соответствующему переходу.

В общем случае, выражение действия может содержать целый список отдельных действий, разделенных символом ";". Обязательное требование - все действия из списка должны четко различаться между собой и следовать в порядке их записи. На синтаксис записи выражений действия не накладывается никаких ограничений. Главное - их запись должна быть понятна разработчикам модели и программистам. Поэтому чаще всего выражения записывают на одном из языков программирования, который предполагается использовать для реализации модели.

В качестве примера выражения действия перехода (рис. 9.6) может служить отображение сообщения на экране банкомата в том случае, когда запрашиваемая клиентом сумма превосходит остаток на его счету. В случае если кредит не превышен, то происходит переход в состояние получения наличных.


Рис. 9.6.  Выражение действия перехода на диаграмме состояний

Формализм конечных автоматов допускает вложение одних конечных автоматов в другие для уточнения внутренней структуры отдельных более общих состояний. В этом случае вложенные конечные автоматы получили название конечных подавтоматов. Подавтоматы могут использоваться для внутренней спецификации процедур и функций, реализация которых обусловливает поведение моделируемой системы или объекта. Моделирование параллельного поведения с помощью вложенных диаграмм состояний рассматривается в лекции 10.


Состояние и его графическое изображение


Моделирование поведения объектов и системы в целом основывается на понятии состояния.

Состояние (state) - условие или ситуация в ходе жизненного цикла объекта, в течение которого он удовлетворяет логическому условию, выполняет определенную деятельность или ожидает события.

Состояние может быть задано в виде набора конкретных значений атрибутов объекта некоторого класса, при этом изменение отдельных значений этих атрибутов будет отражать изменение состояния моделируемого объекта или системы в целом. Однако не каждый атрибут класса может характеризовать состояние его объектов. Как правило, имеют значение только те свойства элементов системы, которые отражают динамический или функциональный аспект ее поведения. В этом случае состояние будет характеризоваться некоторым инвариантным условием, включающим в себя только принципиальные для поведения объекта или системы атрибуты классов и их значения.

Такое условие может соответствовать ситуации, когда моделируемый объект находится в состоянии ожидания возникновения внешнего события. В то же время нахождение объекта в некотором состоянии может быть связано с выполнением определенных действий. В последнем случае соответствующая деятельность начинается в момент перехода моделируемого элемента в рассматриваемое состояние, а после и элемент может покинуть данное состояние в момент завершения этой деятельности.

Состояние на диаграмме изображается прямоугольником со скругленными вершинами (рис. 9.1). Этот прямоугольник, в свою очередь, может быть разделен на две секции горизонтальной линией. Если указана лишь одна секция, то в ней записывается только имя состояния (рис. 9.1, а). В противном случае в первой из них записывается имя состояния, а во второй - список некоторых внутренних действий или переходов в данном состоянии (рис. 9.1, б). При этом под действием в языке UML понимают некоторую атомарную операцию, выполнение которой приводит к изменению состояния или возврату некоторого значения (например, "истина" или "ложь").



Рис. 9.1.  Графическое изображение состояний на диаграмме состояний

Имя состояния представляет собой строку текста, которая раскрывает содержательный смысл или семантику данного состояния. Имя должно представлять собой законченное предложение и всегда записываться с заглавной буквы. Поскольку состояние системы является частью процесса ее функционирования, рекомендуется в качестве имени использовать глаголы в настоящем времени или соответствующие причастия. Как исключение, имя у состояния может отсутствовать, т. е. оно необязательно для некоторых состояний. В этом случае состояние является анонимным. Если на одной диаграмме состояний несколько анонимных состояний, то все они должны различаться между собой.

Действие (action) - спецификация выполнимого утверждения, которая образует абстракцию вычислительной процедуры.

Действие обычно приводит к изменению состояния системы, и может быть реализовано посредством передачи сообщения объекту, модификацией связи или значения атрибута. Для ряда состояний может потребоваться дополнительно указать действия, которые должны быть выполнены моделируемым элементом. Для этой цели служит добавочная секция в обозначении состояния, содержащая перечень внутренних действий или деятельность, которые производятся в процессе нахождения моделируемого элемента в данном состоянии. Каждое действие записывается в виде отдельной строки и имеет следующий формат:

<метка действия '/ ' выражение действия>

Метка действия указывает на обстоятельства или условия, при которых будет выполняться деятельность, определенная выражением действия. При этом выражение действия может использовать любые атрибуты и связи, принадлежащие области имен или контексту моделируемого объекта. Если список выражений действия пустой, то метка действия с разделителем в виде наклонной черты '/' не указывается. Перечень меток действий в языке UML фиксирован, причем эти метки не могут быть использованы в качестве имен событий:

Входное действие (entry action) - действие, которое выполняется в момент перехода в данное состояние.



Обозначается с помощью ключевого слова - метки действия entry, которое указывает на то, что следующее за ней выражение действия должно быть выполнено в момент входа в данное состояние.

Действие выхода (exit action) - действие, производимое при выходе из данного состояния.

Обозначается с помощью ключевого слова - метки действия exit, которое указывает на то, что следующее за ней выражение действия должно быть выполнено в момент выхода из данного состояния.

Внутренняя деятельность (do activity) - выполнение объектом операций или процедур, которые требуют определенного времени.

Обозначается с помощью ключевого слова - метки деятельности do, которое специфицирует так называемую "ду-деятельность", выполняемую в течение всего времени, пока объект находится в данном состоянии, или до тех пор, пока не будет прервано внешним событием. При нормальном завершении внутренней деятельности генерируется соответствующее событие.

Во всех остальных случаях метка действия идентифицирует событие, которое запускает соответствующее выражение действия. Эти события называются внутренними переходами. Семантически они эквивалентны переходам в само это состояние, за исключением той особенности, что выход из этого состояния или повторный вход в него не происходит. Это означает, что действия входа и выхода не производятся. При этом выполнение внутренних действий в состоянии не может быть прервано никакими внешними событиями, в отличие от внутренней деятельности, выполнение которой требует определенного времени.

В качестве примера состояния можно рассмотреть аутентификацию клиента для доступа к ресурсам моделируемой информационной системы (рис. 9.2). Список внутренних действий в данном состоянии может включать следующие действия. Первое действие - входное, которое выполняется при входе в это состояние и связано с получением строки символов, соответствующих паролю клиента. Далее выполняется деятельность по проверке введенного клиентом пароля. При успешном завершении этой проверки выполняется действие на выходе, которое отображает меню доступных для клиента опций.




Рис. 9.2.  Пример состояния с непустой секцией внутренних действий

Кроме обычных состояний на диаграмме состояний могут размещаться псевдосостояния.

Псевдосостояние (pseudo-state) - вершина в конечном автомате, которая имеет форму состояния, но не обладает поведением.

Примерами псевдосостояний, которые определены в языке UML, являются начальное и конечное состояния.

Начальное состояние (start state) - разновидность псевдосостояния, обозначающее начало выполнения процесса изменения состояний конечного автомата или нахождения моделируемого объекта в составном состоянии.

В этом состоянии находится объект по умолчанию в начальный момент времени. Оно служит для указания на диаграмме состояний графической области, от которой начинается процесс изменения состояний. Графически начальное состояние в языке UML обозначается в виде закрашенного кружка (рис. 9.3, а), из которого может только выходить стрелка-переход.


Рис. 9.3.  Графическое изображение начального и конечного состояний на диаграмме состояний

На самом верхнем уровне представления объекта переход из начального состояния может быть помечен событием создания (инициализации) данного объекта. В противном случае этот переход никак не помечается. Если этот переход не помечен, то он является первым переходом на диаграмме состояний в следующее за ним состояние. Каждая диаграмма или под-диаграмма состояний должна иметь единственное начальное состояние.

Конечное состояние (final state) - разновидность псевдосостояния, обозначающее прекращение процесса изменения состояний конечного автомата или нахождения моделируемого объекта в составном состоянии.

В этом состоянии должен находиться моделируемый объект или система по умолчанию после завершения работы конечного автомата. Оно служит для указания на диаграмме состояний графической области, в которой завершается процесс изменения состояний или жизненный цикл данного объекта. Графически конечное состояние в языке UML обозначается в виде закрашенного кружка, помещенного в окружность (рис. 9.3, б), в которую может только входить стрелка-переход.Каждая диаграмма состояний или подсостояний может иметь несколько конечных состояний, при этом все они считаются эквивалентными на одном уровне вложенности состояний.


Исторические состояния


Обычный конечный автомат не позволяет учитывать предысторию в процессе моделирования поведения систем и объектов. Однако функционирование ряда систем основано на возможности выхода из отдельного состояния-композита с последующим возвращением в это же состояние. Может оказаться необходимым учесть ту часть деятельности, которая была выполнена на момент выхода из этого состояния-композита, чтобы не начинать ее выполнение сначала. Для этой цели в языке UML существует историческое состояние.

Историческое состояние (history state) - псевдосостояние, используемое для запоминания того из последовательных подсостояний, которое было текущим в момент выхода из составного состояния.

Историческое состояние применяется только в контексте составного состояния. При этом существует две разновидности исторического состояния: неглубокое или недавнее и глубокое или давнее (рис. 10.5).


Рис. 10.5.  Графическое изображение недавнего (а) и давнего (б) исторического состояния

Неглубокое историческое состояние (shallow history state) обозначается в форме небольшой окружности, в которую помещена латинская буква "H" (рис. 10.5, а). Это состояние обладает следующей семантикой. Во-первых, оно является первым подсостоянием в составном состоянии, и переход извне в рассматриваемое составное состояние должен вести непосредственно в данное историческое состояние. Во-вторых, при первом попадании в неглубокое историческое состояние оно не хранит никакой истории. Другими словами, при первом переходе в недавнее историческое состояние оно заменяет собой начальное состояние соответствующего конечного подавтомата.

Далее могут последовательно изменяться вложенные подсостояния. Если в некоторый момент происходит выход из составного состояния (например, в случае наступления некоторого события), то рассматриваемое историческое состояние запоминает то из подсостояний, которое было текущим на момент выхода из данного составного состояния. При последующем входе в это составное состояние неглубокое историческое подсостояние имеет непустую историю и сразу отправляет конечный подавтомат в запомненное подсостояние, минуя все предшествующие ему подсостояния.

Историческое состояние теряет свою историю в тот момент, когда конечный подавтомат доходит до своего конечного состояния. При этом неглубокое историческое состояние запоминает историю только того конечного подавтомата, к которому оно относится. Другими словами, этот тип псевдосостояния способен запомнить историю только одного с ним уровня вложенности.

Если запомненное подсостояние также является составным состоянием, а при выходе из исходного составного состояния необходимо запомнить подсостояние второго уровня вложенности, то в этом случае следует воспользоваться более сильным псевдосостоянием - глубоким историческим состоянием.

Глубокое историческое состояние (deep history state или состояние глубокой истории) также обозначается в форме небольшой окружности, в которую помещена латинская буква "H" с дополнительным символом "*" (рис. 10.5, б), и служит для запоминания всех подсостояний любого уровня вложенности для исходного составного состояния.



Рекомендации по построению диаграмм состояний


По своему назначению диаграмма состояний не является обязательным представлением в модели и как бы "присоединяется" к тому элементу, который, по замыслу разработчиков, имеет нетривиальное поведение в течение своего жизненного цикла. Наличие у системы нескольких состояний, отличающихся от простой дихотомии "исправен - неисправен", "активен - неактивен", "ожидание - реакция на внешние действия", уже служит признаком необходимости построения диаграммы состояний. В качестве начального варианта диаграммы состояний, если нет очевидных соображений по поводу состояний объекта, можно воспользоваться подобными состояниями, в качестве составных, уточняя их (детализируя их внутреннюю структуру) по мере рассмотрения логики поведения моделируемой системы или объекта.

При выделении состояний и переходов следует помнить, что длительность срабатывания отдельных переходов должна быть существенно меньшей, чем нахождение моделируемых элементов в соответствующих состояниях. Каждое из состояний должно характеризоваться определенной устойчивостью во времени. Другими словами, из каждого состояния на диаграмме не может быть самопроизвольного перехода в какое бы то ни было другое состояние. Все переходы должны быть явно специфицированы, в противном случае построенная диаграмма состояний является либо неполной (неадекватной), либо ошибочной с точки зрения нотации языка UML (ill formed).

При разработке диаграммы состояний нужно постоянно следить, чтобы объект в каждый момент мог находиться только в единственном состоянии. Если это не так, то данное обстоятельство может быть как следствием ошибки, так и неявным признаком наличия параллельности поведения у моделируемого объекта. В последнем случае следует явно специфицировать необходимое число конечных подавтоматов, вложив их в то составное состояние, которое характеризуется нарушением условия одновременности.

Следует произвести обязательную проверку, чтобы никакие два перехода из одного состояния не могли сработать одновременно.
Другими словами, необходимо выполнить требование отсутствия конфликтов у всех переходов, выходящих из одного и того же состояния. Наличие такого конфликта может служить признаком ошибки, либо параллельности или ветвления рассматриваемого процесса. Если параллельность по замыслу разработчика отсутствует, то следует ввести дополнительные сторожевые условия либо изменить существующие, чтобы исключить конфликт переходов. При наличии параллельности следует заменить конфликтующие переходы одним параллельным переходом типа ветвления.

Использование исторических состояний оправдано в том случае, когда необходимо организовать обработку исключительных ситуаций (прерываний) без потери данных или выполненной работы. При этом применять исторические состояния, особенно глубокие, необходимо с известной долей осторожности. Нужно помнить, что каждый из конечных подавтоматов может иметь только одно историческое состояние. В противном случае возможны ошибки, особенно, когда подавтоматы изображаются на отдельных диаграммах состояний.


Сложные переходы и псевдосостояния


Рассмотренное выше понятие перехода вполне достаточно для большинства типичных расчетно-аналитических задач. Однако современные программные системы могут реализовывать сложную логику поведения отдельных своих компонентов. Иногда для адекватного представления процесса изменения состояний семантика обычного перехода для них недостаточна. С этой целью в языке UML специфицированы дополнительные обозначения и свойства, которыми могут обладать отдельные переходы на диаграмме состояний.

В отдельных случаях возникает необходимость явно показать ситуацию, когда переход может иметь несколько исходных состояний или целевых состояний. Такой переход получил название - параллельный переход. Введение в рассмотрение параллельных переходов может быть обусловлено необходимостью синхронизировать и/или разделить отдельные процессы управления на параллельные нити без спецификации дополнительной синхронизации в параллельных конечных подавтоматах.

Графически такой переход изображается вертикальной черточкой, аналогично обозначению перехода в известном формализме сетей Петри. Если параллельный переход имеет две или более исходящих из него дуг (рис. 10.6, а), то его называют разделением (fork). Если же он имеет две или более входящие дуги (рис. 10.6, б), то его называют слиянием (join). Текстовая строка спецификации параллельного перехода записывается рядом с черточкой и относится ко всем входящим или исходящим дугам.


Рис. 10.6.  Графическое изображение перехода-разделения в параллельные подсостояния (а) и перехода-слияния из параллельных подсостояний (б)

Срабатывание параллельного перехода происходит следующим образом. В первом случае происходит разделение составного конечного автомата на два конечных подавтомата, образующих параллельные ветви вложенных подпроцессов. При этом после срабатывания перехода-разделения моделируемая система или объект одновременно будет находиться во всех целевых подсостояниях этого параллельного перехода (подсостояния 1 и 2).
Далее процесс изменения состояний будет протекать согласно ранее рассмотренным правилам для составных состояний.

Во втором случае переход-слияние срабатывает, если имеет место событие-триггер для всех исходных состояний этого перехода, и выполнено (при его наличии) сторожевое условие. При срабатывании перехода-слияния одновременно покидаются все исходные подсостояния перехода (подсостояния 3 и 4) и происходит переход в целевое состояние. При этом каждое из исходных подсостояний перехода должно принадлежать отдельному конечному подавтомату, входящему в составной конечный автомат (процессу Б).

Переход, стрелка которого соединена с границей составного состояния, обозначает переход в это составное состояние (переход a на рис. 10.7). Он эквивалентен переходу в начальное состояние каждого из конечных подавтоматов (единственному на рис. 10.7), входящих в состав данного состояния-композита. Переход f, выходящий из составного состояния (рис. 10.7), относится к каждому из вложенных состояний. Это означает, что моделируемая система или объект при наступления события f может покинуть данное составное состояние, находясь в любом из его вложенных состояний В и Г.


Рис. 10.7.  Различные варианты переходов в составное состояние и из составного состояния

Иногда желательно реализовать ситуацию, когда выход из отдельного вложенного состояния соответствовал бы также выходу из составного состояния. В этом случае изображают переход, который непосредственно выходит из вложенного состояния и пересекает границу состояния-композита (переход c на рис. 10.7). Аналогично, допускается изображение переходов, входящих извне состояния-композита в отдельное вложенное состояние (переход b на рис. 10.7).

Переход d является внутренним для рассматриваемого состояния-композита и никак не влияет на выход из состояния-композита. Выход из данного составного состояния также возможен при наступлении события e, которое приводит в его конечное состояние, а из него - в состояние Е, находящееся вне данного состояния-композита.



В общем случае поведение параллельных конечных подавтоматов происходит независимо друг от друга, что позволяет, например, моделировать многозадачность в программных системах. Однако в отдельных ситуациях может возникнуть необходимость учесть в модели синхронизацию наступления отдельных событий и срабатывание соответствующих переходов. Для этой цели в языке UML имеется псевдосостояние, которое называется синхронизирующим состоянием или состоянием синхронизации.

Состояние синхронизации (synch state) - псевдосостояние в конечном автомате, которое используется для синхронизации параллельных областей конечного автомата.

Синхронизирующее состояние обозначается небольшой окружностью, внутри которой помещен символ звездочки "*". Оно используется совместно с переходом-слиянием или переходом-разделением для того, чтобы явно указать события в других конечных подавтоматах, оказывающие непосредственное влияние на поведение данного подавтомата.

Так, например, при включении компьютера с некоторой сетевой операционной системой параллельно начинается выполнение нескольких процессов. В частности, происходит проверка пароля пользователя и запуск различных служб. При этом работа пользователя на компьютере станет возможной только в случае успешной его аутентификации, в противном случае компьютер может быть выключен. Рассмотренные особенности синхронизации этих параллельных процессов учтены на соответствующей диаграмме состояний с помощью синхронизирующего состояния (рис. 10.8).


Рис. 10.8.  Диаграмма состояний для примера включения компьютера


Составное состояние и подсостояние


Моделирование сложных объектов и систем, как правило, связано с многоуровневым представлением их состояний. В этом случае возникает необходимость детализировать отдельные состояния, сделав их составными.

Составное состояние (composite state) - сложное состояние, которое состоит из других вложенных в него состояний.

Составное состояние называют также состоянием-композитом. Вложенные состояния выступают по отношению к составному состоянию как подсостояния (substate). И хотя между ними имеет место отношение композиции, графически все вершины диаграммы, которые соответствуют вложенным состояниям, изображаются внутри символа составного состояния (рис. 10.1). В этом случае размеры графического символа составного состояния увеличиваются, так чтобы вместить в себя все подсостояния.


Рис. 10.1.  Графическое представление составного состояния с двумя вложенными в него последовательными подсостояниями

Составное состояние может содержать или несколько последовательных подсостояний, или несколько параллельных конечных подавтоматов. Каждое состояние-композит может уточняться только одним из указанных способов. При этом любое из подсостояний, в свою очередь, может быть состоянием-композитом и содержать внутри себя другие вложенные подсостояния. Количество уровней вложенности составных состояний в языке UML не фиксировано.

Последовательные подсостояния (sequential substates) - вложенные состояния состояния-композита, в рамках которого в каждый момент времени объект может находиться в одном и только одном подсостоянии.

Поведение объекта в этом случае представляет собой последовательную смену подсостояний, от начального до конечного . Моделируемый объект или система продолжает находиться в составном состоянии, тем не менее, введение в рассмотрение последовательных подсостояний позволяет учесть более тонкие логические аспекты его внутреннего поведения.

В качестве примера моделируемой системы стоит рассмотреть обычный телефонный аппарат.
Он может находиться в различных состояниях, в частности в состоянии дозвона до абонента. Очевидно, для того чтобы позвонить, необходимо снять телефонную трубку, услышать тоновый сигнал, после чего набрать нужный телефонный номер. Таким образом, состояние дозвона до абонента является составным и состоит из двух последовательных подсостояний: Телефонная трубка поднята и Набор телефонного номера. Фрагмент диаграммы состояний для этого примера содержит одно состояние-композит, которое состоит из двух последовательных подсостояний (рис. 10.2).

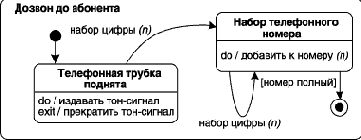

Рис. 10.2.  Пример составного состояния с двумя вложенными последовательными подсостояниями

Некоторых пояснений могут потребовать переходы. Два из них специфицируют событие-триггер, которое имеет имя: набор цифры(n) с параметром n. В качестве параметра, как нетрудно предположить, выступает отдельная цифра на диске телефонного аппарата. Переход из начального подсостояния не содержит никакой строки текста. Последний переход в конечное подсостояние также не имеет события-триггера, но имеет сторожевое условие, проверяющее полноту набранного номера абонента. Только в случае истинности этого условия телефонный аппарат может перейти в конечное состояние для состояния-композита Дозвон до абонента.

Каждое составное состояние должно содержать в качестве вложенных состояний начальное и конечное состояния. При этом начальное подсостояние является исходным, когда происходит переход объекта в данное составное состояние. Если составное состояние содержит внутри себя конечное состояние, то переход в это вложенное конечное состояние означает завершение нахождения объекта в данном составном состоянии. Важно помнить, что для последовательных подсостояний начальное и конечное состояния должны быть единственными в каждом составном состоянии.

Это можно объяснить следующим образом. Каждая совокупность вложенных последовательных подсостояний представляет собой конечный подавтомат того конечного автомата, которому принадлежит рассматриваемое составное состояние.


Поскольку каждый конечный автомат может иметь по определению единственное начальное и единственное конечное состояния, то для любого его конечного подавтомата это условие также должно выполняться.

Параллельные подсостояния (concurrent substates) - вложенные состояния, используемые для спецификации двух и более конечных подавтоматов, которые могут выполняться параллельно внутри составного состояния.

Каждый из конечных подавтоматов занимает некоторую графическую область внутри составного состояния, которая отделяется от остальных горизонтальной пунктирной линией. Если на диаграмме состояний имеется составное состояние с вложенными параллельными подсостояниями, то объект может одновременно находиться в каждом из этих подсостояний.

Отдельные параллельные подсостояния могут, в свою очередь, состоять из нескольких последовательных подсостояний (рис. 10.3). В этом случае по определению моделируемый объект может находиться только в одном из последовательных подсостояний каждого подавтомата. Таким образом, для фрагмента диаграммы состояний (рис. 10.3) допустимо одновременное нахождение объекта только в следующих подсостояниях: (А, В, Г), (Б, В, Г), (А, В, Д), (Б, В, Д).

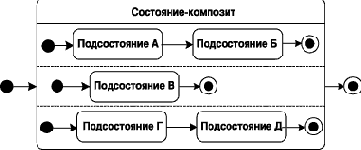

Рис. 10.3.  Графическое изображение состояния-композита с вложенными параллельными подсостояниями

Несовместимое подсостояние (disjoint substate) - подсостояние, в котором подсистема не может находиться одновременно с другими подсостояниями одного и того же составного состояния.

В этом контексте недопустимо нахождение объекта одновременно в несовместимых подсостояниях (А, Б, В) или (В, Г, Д).

Поскольку каждый регион вложенного состояния специфицирует некоторый конечный подавтомат, то для каждого из вложенных конечных подавтоматов могут быть определены собственные начальное и конечное состояния (рис. 10.3). При переходе в данное составное состояние каждый из конечных подавтоматов оказывается в своем начальном состоянии. Далее происходит параллельное выполнение каждого из этих конечных подавтоматов, причем выход из составного состояния будет возможен лишь в том случае, когда все конечные подавтоматы будут находиться в своих конечных состояниях.


Если какой- либо из конечных подавтоматов пришел в свое финальное состояние раньше других, то он должен ожидать, пока и другие подавтоматы не придут в свои финальные состояния.

В некоторых случаях бывает желательно скрыть внутреннюю структуру составного состояния. Например, отдельный конечный подавтомат, специфицирующий составное состояние, может быть настолько большим по масштабу, что его визуализация затруднит общее представление диаграммы состояний. В подобной ситуации допускается не раскрывать на исходной диаграмме состояний данное составное состояние, а указать в правом нижнем углу специальный символ-пиктограмму (рис. 10.4). В последующем диаграмма состояний для соответствующего конечного подавтомата может быть изображена отдельно от основной диаграммы с необходимыми комментариями.


Рис. 10.4.  Составное состояние со скрытой внутренней структурой и специальной пиктограммой


Диаграмма деятельности и особенности ее построения


При моделировании поведения проектируемой или анализируемой программной системы возникает необходимость не только представить процесс изменения ее состояний, но и детализировать особенности алгоритмической и процедурной реализации выполняемых системой операций. Для этой цели, как правило, используются блок-схемы или структурные схемы алгоритмов. Каждая такая схема акцентирует внимание на последовательности выполнения определенных процедур или элементарных операций, которые в совокупности приводят к получению желаемого результата.

С увеличением сложности системы строгое соблюдение определенной последовательности выполняемых действий приобретает большое значение. Попытка заварить кофе холодной водой может испортить порцию напитка. Нарушение последовательности операций при ремонте двигателя приводит к его поломке или выходу из строя. Еще более катастрофические последствия могут произойти в случае отклонения от установленной последовательности действий при взлете или посадке авиалайнера, запуске ракеты, регламентных работах на АЭС.

Для моделирования процесса выполнения операций в языке UML используются диаграммы деятельности. Применяемая в них графическая нотация во многом похожа на нотацию диаграммы состояний, поскольку на диаграммах деятельности также присутствуют обозначения состояний и переходов. Отличие заключается в семантике состояний, которые используются для представления деятельности и действий, а также в отсутствии на переходах сигнатуры событий. Каждое состояние на диаграмме деятельности соответствует выполнению некой операции, а переход в следующее состояние происходит только после завершения выполнения этой операции. Диаграмма деятельности представляется в форме графа деятельности, вершинами которого являются состояния действия или деятельности, а дугами - переходы от одного состояния действия к другому.

Диаграммы деятельности - частный случай диаграмм состояний. Они позволяют реализовать в языке UML особенности процедурного и синхронного управления, обусловленного завершением внутренних действий и деятельности.
Основным направлением использования диаграмм деятельности является визуализация особенностей реализации операций классов, когда необходимо представить алгоритмы их выполнения. При этом каждое состояние может являться выполнением операции определенного класса либо ее части, позволяя использовать диаграммы деятельности для описания реакций на внутренние события системы.

В контексте языка UML деятельность представляет собой совокупность отдельных вычислений, выполняемых автоматом. При этом отдельные элементарные вычисления могут приводить к результату или действию. На диаграмме деятельности отображается логика или последовательность перехода от одной деятельности к другой, при этом внимание фиксируется на результате деятельности. Сам же результат может привести к изменению состояния системы или возвращению некоторого значения. Диаграмма деятельности предназначена для моделирования поведения систем, хотя время в явном виде отсутствует на этой диаграмме. Ситуация здесь во многом аналогична диаграмме состояний, однако имеет ряд особенностей.



Основным направлением использования диаграмм деятельности является визуализация особенностей реализации операций классов, когда необходимо представить алгоритмы их выполнения. При этом каждое состояние может являться выполнением операции определенного класса либо ее части, позволяя использовать диаграммы деятельности для описания реакций на внутренние события системы.

В контексте языка UML деятельность представляет собой совокупность отдельных вычислений, выполняемых автоматом. При этом отдельные элементарные вычисления могут приводить к результату или действию. На диаграмме деятельности отображается логика или последовательность перехода от одной деятельности к другой, при этом внимание фиксируется на результате деятельности. Сам же результат может привести к изменению состояния системы или возвращению некоторого значения. Диаграмма деятельности предназначена для моделирования поведения систем, хотя время в явном виде отсутствует на этой диаграмме. Ситуация здесь во многом аналогична диаграмме состояний, однако имеет ряд особенностей.


Дорожки


Диаграммы деятельности могут быть использованы не только для спецификации алгоритмов вычислений или потоков управления в программных системах. Не менее важная область их применения связана с моделированием бизнес-процессов. В этом контексте деятельность любой компании или фирмы представляет собой не что иное, как совокупность отдельных действий, работ, операций, направленных на достижение требуемого результата.

Однако применительно к бизнес-процессам желательно выполнение каждого действия ассоциировать с конкретным подразделением компании. В этом случае подразделение будет нести ответственность за реализацию определенных действий, а сам бизнес-процесс представляется в виде переходов действий из одного подразделения к другому. Для моделирования этих особенностей в языке UML предложена специальная конструкция, получившее название дорожки.

Дорожка (swimlane) - графическая область диаграммы деятельности, содержащая элементы модели, ответственность за выполнение которых принадлежит отдельным подсистемам.

В данном случае имеется в виду визуальная аналогия с плавательными дорожками в бассейне, если смотреть на соответствующую диаграмму деятельности сверху. При этом все состояния на диаграмме деятельности делятся на группы, разграниченные вертикальными линиями. Две соседних линии и образуют дорожку, а группа состояний между этими линиями выполняется организационным подразделением (отделом, группой, отделением, филиалом) или сотрудником компании (рис. 11.6). В последнем случае принято указывать должность сотрудника, ответственного за выполнение определенных действий.

Названия подразделений или должностей явно указываются в верхней части дорожки. Пересекать линию дорожки могут только переходы, которые в этом случае обозначают выход или вход потока управления в соответствующее подразделение компании. Порядок следования дорожек не несет какой-либо семантической информации и определяется соображениями удобства.


Рис. 11.6.  Вариант диаграммы деятельности с дорожками


В качестве примера можно рассмотреть фрагмент диаграммы деятельности торговой компании, обслуживающей клиентов в форме заказов. Подразделениями компании обычно являются отдел приема и оформления заказов, отдел продаж и склад. Этим подразделениям будут соответствовать три дорожки на диаграмме деятельности, каждая из которых специфицирует зону ответственности подразделения. В этом случае диаграмма деятельности заключает в себе не только информацию о последовательности выполнения рабочих действий, но и о том, какое подразделение торговой компании должно выполнять то или иное действие (рис. 11.7).


Рис. 11.7.  Фрагмент диаграммы деятельности для торговой компании

Из указанной диаграммы деятельности видно, что после принятия заказа от клиента отделом приема и оформления заказов осуществляется распараллеливание деятельности на два потока (переход-разделение). Первый из них остается в этом же отделе и связан с получением оплаты от клиента за заказанный товар. Второй инициирует выполнение действия по регистрации заказа в отделе продаж (модель товара, размеры, цвет, год выпуска и пр.). Однако выдача товара со склада начинается только после того, как будет получена от клиента оплата за товар (переход-слияние). Затем выполняется подготовка товара к отправке и его отправка клиенту в отделе продаж. После завершения этих деятельностей заказ закрывается в отделе приема и оформления заказов.


Объекты на диаграмме деятельности


Действия на диаграмме деятельности могут производиться над теми или иными объектами. Эти объекты либо инициируют выполнение действий, либо определяют результат этих действий. При этом действия специфицируют вызовы, которые передаются от одного объекта графа деятельности другому. Поскольку в таком ракурсе объекты играют определенную роль в понимании процесса деятельности, иногда возникает необходимость явно указать их на диаграмме деятельности.

Следует напомнить, что базовым графическим представлением объекта в нотации языка UML является прямоугольник класса, с тем отличием, что имя объекта подчеркивается. На диаграммах деятельности после имени может указываться характеристика состояния объекта в прямых скобках. Такие прямоугольники объектов присоединяются к состояниям действия отношением зависимости пунктирной линией со стрелкой. Соответствующая зависимость определяет состояние конкретного объекта после выполнения предшествующего действия.

На диаграмме деятельности с дорожками расположение объекта может иметь дополнительный смысл. А именно, если объект расположен на границе двух дорожек, то это может означать, что переход к следующему состоянию действия в соседней дорожке ассоциирован с нахождением документа в некотором состоянии. Если же объект расположен внутри дорожки, то и состояние этого объекта целиком определяется действиями данной дорожки.

Применительно к диаграммам деятельности объекты, как правило, являются экземплярами классов сущностей или бизнес - сущностей. Стоит также заметить, что на диаграмме деятельности один и тот же объект может быть изображен несколько раз, при этом для исключения несогласованности диаграммы необходимо указывать для них различные характеристики состояния.

В предыдущем примере с торговой компанией центральным объектом процесса продажи является заказ или вернее состояние его выполнения. Вначале до обращения клиента заказ как объект отсутствует и возникает лишь после контакта с клиентом. В результате фиксируется полученный заказ, после чего он регистрируется в отделе продаж.
Затем он передается на склад, где после получения оплаты за товар оформляется окончательно . Наконец, после того, как товар отправлен клиенту, эта информация вносится в заказ, и он считается выполненным. Эта информация может быть представлена графически в виде модифицированного варианта диаграммы деятельности торговой компании (рис. 11.8).

Достоинством диаграммы деятельности является возможность визуализировать отдельные аспекты поведения рассматриваемой системы или реализации отдельных операций классов в виде процедурной последовательности действий. Таким образом, полная модель системы может содержать одну или несколько диаграмм деятельности, каждая из которых описывает последовательность реализации либо наиболее важных вариантов использования (типичный ход событий и все исключения), либо нетривиальных операций классов.


Рис. 11.8.  Фрагмент диаграммы деятельности торговой компании с объектом-заказом

В заключение следует заметить, что диаграмма деятельности, так же как и другие виды канонических диаграмм, не содержат средств выбора оптимальных вариантов конфигурации собственно диаграмм. При разработке сложных проектов проблема выбора оптимальных решений применительно к диаграммам деятельности становится весьма актуальной. Рациональное расходование средств, затраченных на разработку и эксплуатацию системы, повышение ее производительности и надежности зачастую определяют конечный результат всего проекта.


Переходы на диаграмме деятельности


Переход как элемент диаграммы состояний был рассмотрен в лекции 9. При построении диаграммы деятельности используются только нетриггерные переходы, т. е. такие, которые происходят сразу после завершения деятельности или выполнения соответствующего действия. Такой переход передает управление в последующее состояние сразу, как только закончится действие или деятельность в предыдущем состоянии. На диаграмме такой переход изображается сплошной линией со стрелкой.

Если из состояния действия выходит единственный переход, то его можно никак не помечать. Если же таких переходов несколько, то при моделировании последовательной деятельности запускается только один из них. В этом случае для каждого из таких переходов должно быть явно записано собственное сторожевое условие в прямых скобках (см. лекцию 9). При этом для всех выходящих из некоторого состояния деятельности переходов должно выполняться требование истинности только одного из них. Подобный случай встречается тогда, когда последовательно выполняемая деятельность должна разделиться на альтернативные ветви в зависимости от значения промежуточного результата. Такая ситуация получила название ветвления, а для ее обозначения применяется специальный символ решения.

Графически ветвление на диаграмме деятельности обозначается символом решения (decision), изображаемого в форме небольшого ромба, внутри которого нет никакого текста (рис. 11.3 вверху). В этот ромб может входить только одна стрелка от того состояния действия, после выполнения которого поток управления должен быть продолжен по одной из взаимно исключающих ветвей. Принято входящую стрелку присоединять к верхней или левой вершине символа решения. Выходящих стрелок может быть две или более, но для каждой из них явно указывается соответствующее сторожевое условие в форме булевского выражения.

Для графического объединения альтернативных ветвей на диаграмме деятельности рекомендуется также использовать аналогичный символ в форме ромба, который в этом случае называют соединением (merge).
Наличие этого символа, внутри которого также не записывается никакого текста, упрощает визуальный контроль логики выполнения процедурных действий на диаграмме деятельности (рис. 11.3 внизу). Входящих стрелок у символа соединения может быть несколько, они исходят от состояний действия, принадлежащих к одной из взаимно исключающих ветвей. Выходить из ромба соединения может только одна стрелка, при этом ни входящие, ни выходящая стрелки не должны содержать сторожевых условий. Исключением является ситуация, когда с целью сокращения диаграммы объединяют символ решения с символом соединения. Нарушение этих правил делает диаграмму деятельности несостоятельной (ill formed).

Диаграмма деятельности (рис. 11.3) моделирует ситуацию, возникающую в супермаркетах при оплате товаров. Как правило, заплатить за покупки можно либо наличными, либо по кредитной карточке. Если покупателем выбран вариант оплаты по кредитной карточке, то проверяется сумма баланса предъявленной к оплате кредитной карточки. При этом оплата происходит только в том случае, если общая стоимость приобретаемых товаров не превышает суммы баланса этой карточки. В противном случае оплаты не происходит, и товар остается у продавца.


Рис. 11.3.  Различные варианты ветвлений на диаграмме деятельности

Один из наиболее значимых недостатков обычных блок-схем или структурных схем алгоритмов связан с проблемой изображения параллельных ветвей отдельных вычислений. Поскольку распараллеливание вычислений существенно повышает общее быстродействие программных систем, необходимы графические примитивы для представления параллельных процессов. В диаграммах деятельности с этой целью используется специальный символ для разделения и слияния параллельных вычислений или потоков управления. Это прямая черточка, аналогичная обозначению параллельных переходов для диаграмм состояний.

На диаграммах деятельности такая черточка изображается отрезком горизонтальной, реже - вертикальной, линии, толщина которой несколько шире линий простых переходов диаграммы деятельности.


При этом разделение (fork) имеет один входящий переход и несколько выходящих (рис. 11.4, а), которые изображаются отрезками вертикальных, реже - горизонтальных, линий. Слияние (join), наоборот, имеет несколько входящих переходов и один выходящий (рис. 11.4, б). Параллельные переходы на диаграмме деятельности можно изображать в удлиненной форме, а входящие и выходящие переходы вертикальными стрелками.


Рис. 11.4.  Графическое изображение разделения и слияния параллельных потоков управления на диаграмме деятельности

Рассмотренных переходов оказывается достаточно для моделирования различных по сложности ситуаций. Для иллюстрации особенности изображения ветвления и параллельных деятельностей можно рассмотреть пример регистрации пассажиров в аэропорту (рис. 11.5). Первоначально выполняется деятельность по проверке билета. В случае если билет не действителен, он возвращается пассажиру, при этом никаких дополнительных действий не выполняется.


Рис. 11.5.  Диаграмма деятельности для примера регистрации пассажиров в аэропорту

Если же билет действителен, то пассажиру выдается посадочный талон. В дополнение к этому проверяется гражданство и наличие багажа у пассажира. Если есть багаж, то его проверка может быть выполнена параллельно, по результатам которой пассажиру выдается талон на багаж. Если пассажир является иностранным гражданином, то дополнительно проверяется наличие у него визы. Если виза действительна, то проверка завершается успешно, и пассажир с возвращенным ему билетом может проследовать на посадку.

Если же виза окажется не действительной, то для этого пассажира посадка на данный рейс оказывается невозможной. В этом случае ему не выдается посадочный талон и талон на багаж, в случае его наличия, поскольку происходит прекращение всех выполняемых сотрудниками аэропорта действий.


Состояния деятельности и действия


Состояние деятельности (activity state) - состояние в графе деятельности, которое служит для представления процедурной последовательности действий, требующих определенного времени.

Переход из состояния деятельности происходит после выполнения специфицированной в нем ду-деятельности, при этом ключевое слово do в имени деятельности не указывается. Состояние деятельности не может иметь внутренних переходов, поскольку оно является элементарным. Деятельность, описанная в состоянии деятельности, не может быть прервана никакими внешними событиями. Обычное использование состояния деятельности заключается в моделировании подпроцесса выполнения отдельных алгоритмов или процедур.

Состояние действия (action state) - специальный случай состояния с некоторым входным действием и, по крайней мере, одним выходящим из состояния переходом.

Переход из состояния действия происходит после завершения входного действия. Состояние действия не может иметь внутренних переходов, поскольку оно является элементарным. Обычное использование состояния действия заключается в моделировании шага выполнения алгоритма или процедуры в рамках одного потока управления.

Графически состояния деятельности и действия изображаются одинаковой фигурой, напоминающей прямоугольник, боковые стороны которого заменены выпуклыми дугами (рис. 11.1). Внутри этой фигуры записывается имя состояния деятельности (рис. 11.1, а) или действия (рис. 11.1, б) в форме выражения (expression), которое должно быть уникальным в пределах одной диаграммы деятельности.


Рис. 11.1.  Графическое изображение состояний деятельности и действия

Действие может быть записано на естественном языке, псевдокоде или языке программирования. Никаких дополнительных или неявных ограничений при записи действий не накладывается. Рекомендуется в качестве имени простого действия использовать глагол с пояснительными словами (рис. 11.1, а). Если же действие может быть представлено в формальном виде, то целесообразно записать его на том языке программирования, на котором предполагается реализовывать разрабатываемый проект (рис. 11.1, б).


Иногда возникает необходимость представить на диаграмме деятельности сложное действие, в свою очередь, состоящее из нескольких более простых. В этом случае можно использовать специальное обозначение так называемого состояния под-деятельности.

Состояние под-деятельности (subactivity state) - состояние в графе деятельности, которое служит для представления неатомарной последовательности шагов процесса.

Это состояние является графом деятельности и обозначается специальной пиктограммой в правом нижнем углу символа состояния действия (рис. 11.2). Данная конструкция может применяться к любому элементу языка UML, который поддерживает "вложенность" своей структуры. При этом пиктограмма может быть дополнительно помечена типом вложенной структуры.


Рис. 11.2.  Графическое изображение состояния под-деятельности

Каждая диаграмма деятельности должна иметь единственное начальное и конечное состояния. Они имеют такие же обозначения, как и на диаграмме состояний. При этом каждая деятельность начинается в начальном состоянии и заканчивается в конечном состоянии. Саму диаграмму деятельности принято располагать таким образом, чтобы действия следовали сверху вниз или слева направо. В этом случае начальное состояние будет изображаться в верхней или левой части диаграммы, а конечное - в ее нижней или правой части. В интересах удобства визуального представления на диаграмме деятельности допускается изображать несколько конечных состояний. В этом случае все их принято считать эквивалентными друг другу.


Диаграмма компонентов и особенности ее построения


Все рассмотренные ранее диаграммы отражали концептуальные и логические аспекты построения модели системы. Особенность логического представления заключается в том, что оно оперирует понятиями, которые не имеют материального воплощения. Другими словами, различные элементы логического представления, такие как классы, ассоциации, состояния, сообщения, не существуют материально или физически. Они лишь отражают понимание статической структуры той или иной системы или динамические аспекты ее поведения.

Для создания конкретной физической системы необходимо реализовать все элементы логического представления в конкретные материальные сущности. Для описания таких реальных сущностей предназначен другой аспект модельного представления, а именно – физическое представление модели. В контексте языка UML это означает совокупность связанных физических сущностей, включая программное и аппаратное обеспечение, а также персонал, которые организованы для выполнения специальных задач.

Физическая система (physical system) — реально существующий прототип модели системы.

С тем чтобы пояснить отличие логического и физического представлений, необходимо в общих чертах рассмотреть процесс разработки программной системы. Ее исходным логическим представлением могут служить структурные схемы алгоритмов и процедур, описания интерфейсов и концептуальные схемы баз данных. Однако для реализации этой системы необходимо разработать исходный текст программы на языке программирования. При этом уже в тексте программы предполагается организация программного кода, определяемая синтаксисом языка программирования и предполагающая разбиение исходного кода на отдельные модули.

Однако исходные тексты программы еще не являются окончательной реализацией проекта, хотя и служат фрагментом его физического представления. Программная система может считаться реализованной в том случае, когда она будет способна выполнять функции своего целевого предназначения. А это возможно, только если программный код системы будет реализован в форме исполняемых модулей, библиотек классов и процедур, стандартных графических интерфейсов, файлов баз данных.
Именно эти компоненты являются базовыми элементами физического представления системы в нотации языка UML.

Полный проект программной системы представляет собой совокупность моделей логического и физического представлений, которые должны быть согласованы между собой. В языке UML для физического представления моделей систем используются так называемые диаграммы реализации, которые включают в себя две отдельные канонические диаграммы: диаграмму компонентов и диаграмму развертывания.

Диаграмма компонентов, в отличие от ранее рассмотренных диаграмм, описывает особенности физического представления системы. Диаграмма компонентов позволяет определить архитектуру разрабатываемой системы, установив зависимости между программными компонентами, в роли которых может выступать исходный, бинарный и исполняемый код. Во многих средах разработки модуль или компонент соответствует файлу. Пунктирные стрелки, соединяющие модули, показывают отношения взаимозависимости, аналогичные тем, которые имеют место при компиляции исходных текстов программ. Основными графическими элементами диаграммы компонентов являются компоненты, интерфейсы и зависимости между ними.

В разработке диаграмм компонентов участвуют как системные аналитики и архитекторы, так и программисты. Диаграмма компонентов обеспечивает согласованный переход от логического представления к конкретной реализации проекта в форме программного кода. Одни компоненты могут существовать только на этапе компиляции программного кода, другие – на этапе его исполнения. Диаграмма компонентов отражает общие зависимости между компонентами, рассматривая последние в качестве отношений между ними.



Именно эти компоненты являются базовыми элементами физического представления системы в нотации языка UML.

Полный проект программной системы представляет собой совокупность моделей логического и физического представлений, которые должны быть согласованы между собой. В языке UML для физического представления моделей систем используются так называемые диаграммы реализации, которые включают в себя две отдельные канонические диаграммы: диаграмму компонентов и диаграмму развертывания.

Диаграмма компонентов, в отличие от ранее рассмотренных диаграмм, описывает особенности физического представления системы. Диаграмма компонентов позволяет определить архитектуру разрабатываемой системы, установив зависимости между программными компонентами, в роли которых может выступать исходный, бинарный и исполняемый код. Во многих средах разработки модуль или компонент соответствует файлу. Пунктирные стрелки, соединяющие модули, показывают отношения взаимозависимости, аналогичные тем, которые имеют место при компиляции исходных текстов программ. Основными графическими элементами диаграммы компонентов являются компоненты, интерфейсы и зависимости между ними.

В разработке диаграмм компонентов участвуют как системные аналитики и архитекторы, так и программисты. Диаграмма компонентов обеспечивает согласованный переход от логического представления к конкретной реализации проекта в форме программного кода. Одни компоненты могут существовать только на этапе компиляции программного кода, другие – на этапе его исполнения. Диаграмма компонентов отражает общие зависимости между компонентами, рассматривая последние в качестве отношений между ними.


Интерфейсы


Следующим графическим элементом диаграммы компонентов являются интерфейсы. В общем случае интерфейс графически изображается окружностью, которая соединяется с компонентом отрезком линии без стрелок (рис. 12.3, а). При этом имя интерфейса, которое рекомендуется начинать с заглавной буквы "I", записывается рядом с окружностью. Семантически линия означает реализацию интерфейса, а наличие интерфейсов у компонента означает, что данный компонент реализует соответствующий набор интерфейсов .


Рис. 12.3.  Графическое изображение интерфейсов на диаграмме компонентов.

Кроме того, интерфейс на диаграмме компонентов может быть изображен в виде прямоугольника класса со стереотипом << interface>> и секцией поддерживаемых операций (рис. 12.3, б). Как правило, этот вариант обозначения используется для представления внутренней структуры интерфейса.

При разработке программных систем интерфейсы обеспечивают не только совместимость различных версий, но и возможность вносить существенные изменения в одни части программы, не изменяя другие . Характер применения интерфейсов отдельными компонентами может отличаться.

Различают два способа связи интерфейса и компонента. Если компонент реализует некоторый интерфейс, то такой интерфейс называют экспортируемым или поддерживаемым, поскольку этот компонент предоставляет его в качестве сервиса другим компонентам. Если же компонент использует некоторый интерфейс, который реализуется другим компонентом, то такой интерфейс для первого компонента называется импортируемым. Особенность импортируемого интерфейса состоит в том, что на диаграмме компонентов это отношение изображается с помощью зависимости.



Компоненты


Для представления физических сущностей в языке UML применяется специальный термин – компонент.

Компонент (component) — физически существующая часть системы, которая обеспечивает реализацию классов и отношений, а также функционального поведения моделируемой программной системы.

Компонент предназначен для представления физической организации ассоциированных с ним элементов модели. Дополнительно компонент может иметь текстовый стереотип и помеченные значения, а некоторые компоненты – собственное графическое представление. Компонентом может быть исполняемый код отдельного модуля, командные файлы или файлы, содержащие интерпретируемые скрипты.

Компонент служит для общего обозначения элементов физического представления модели и может реализовывать некоторый набор интерфейсов. Для графического представления компонента используется специальный символ – прямоугольник со вставленными слева двумя более мелкими прямоугольниками (рис. 12.1). Внутри объемлющего прямоугольника записывается имя компонента и, возможно, дополнительная информация. Этот символ является базовым обозначением компонента в языке UML.


Рис. 12.1.  Графическое изображение компонента

Графическое изображение компонента ведет свое происхождение от обозначения модуля программы, применявшегося некоторое время для отображения особенностей инкапсуляции данных и процедур.

Модуль (module) — часть программной системы, требующая памяти для своего хранения и процессора для исполнения.

В этом случае верхний маленький прямоугольник концептуально ассоциировался с данными, которые реализует этот компонент (иногда он изображается в форме овала). Нижний маленький прямоугольник ассоциировался с операциями или методами, реализуемыми компонентом. В простых случаях имена данных и методов записывались явно в маленьких прямоугольниках, однако в языке UML они не указываются.

Имя компонента подчиняется общим правилам именования элементов модели в языке UML и может состоять из любого числа букв, цифр и знаков препинания.
Отдельный компонент может быть представлен на уровне типа или экземпляра. И хотя его графическое изображение в обоих случаях одинаково, правила записи имени компонента несколько отличаются.

Если компонент представляется на уровне типа, то записывается только имя типа с заглавной буквы в форме: <Имя типа>. Если же компонент представляется на уровне экземпляра, то его имя записывается в форме: <имя компонента ‘:' Имя типа>. При этом вся строка имени подчеркивается. Так, в первом случае (рис. 12.1, а) для компонента уровня типов указывается имя типа, а во втором (рис. 12.1, б) для компонента уровня экземпляра – собственное имя компонента и имя типа.

Правила именования объектов в языке UML требуют подчеркивания имени отдельных экземпляров, но применительно к компонентам подчеркивание их имени часто опускают. В этом случае запись имени компонента со строчной буквы характеризует компонент уровня примеров.

В качестве собственных имен компонентов принято использовать имена исполняемых файлов, динамических библиотек, Web-страниц, текстовых файлов или файлов справки, файлов баз данных или файлов с исходными текстами программ, файлов скриптов и другие.

В отдельных случаях к простому имени компонента может быть добавлена информация об имени объемлющего пакета и о конкретной версии реализации данного компонента. Необходимо заметить, что в этом случае номер версии записывается как помеченное значение в фигурных скобках. В других случаях символ компонента может быть разделен на секции, чтобы явно указать имена реализованных в нем классов или интерфейсов. Такое обозначение компонента называется расширенным .

Поскольку компонент как элемент модели может иметь различную физическую реализацию, иногда его изображают в форме специального графического символа, иллюстрирующего конкретные особенности реализации. Строго говоря, эти дополнительные обозначения не специфицированы в нотации языка UML. Однако, удовлетворяя общим механизмам расширения языка UML, они упрощают понимание диаграммы компонентов, существенно повышая наглядность графического представления.



Для более наглядного изображения компонентов были предложены и стали общепринятыми следующие графические стереотипы:

Во-первых, стереотипы для компонентов развертывания, которые обеспечивают непосредственное выполнение системой своих функций. Такими компонентами могут быть динамически подключаемые библиотеки (рис. 12.2, а), Web-страницы на языке разметки гипертекста (рис. 12.2, б) и файлы справки (рис. 12.2, в). Во-вторых, стереотипы для компонентов в форме рабочих продуктов. Как правило – это файлы с исходными текстами программ (рис. 12.2, г).


Рис. 12.2.  Варианты графического изображения компонентов на диаграмме компонентов.

Эти элементы иногда называют артефактами , подчеркивая при этом их законченное информационное содержание, зависящее от конкретной технологии реализации соответствующих компонентов. Более того, разработчики могут для этой цели использовать самостоятельные обозначения, поскольку в языке UML нет строгой нотации для графического представления артефактов.

Другой способ спецификации различных видов компонентов — указание текстового стереотипа компонента перед его именем. В языке UML для компонентов определены следующие стереотипы:

<<file>> (файл) – определяет наиболее общую разновидность компонента, который представляется в виде произвольного физического файла. <<executable>> (исполнимый) – определяет разновидность компонента-файла, который является исполнимым файлом и может выполняться на компьютерной платформе. <<document>> (документ) – определяет разновидность компонента-файла, который представляется в форме документа произвольного содержания, не являющегося исполнимым файлом или файлом с исходным текстом программы. <<library>> (библиотека) – определяет разновидность компонента-файла, который представляется в форме динамической или статической библиотеки. <<source>> (источник) – определяет разновидность компонента-файла, представляющего собой файл с исходным текстом программы, который после компиляции может быть преобразован в исполнимый файл. <<table>> (таблица) – определяет разновидность компонента, который представляется в форме таблицы базы данных.

Отдельными разработчиками предлагались собственные графические стереотипы для изображения тех или иных типов компонентов, однако, за небольшим исключением они не нашли широкого применения. В свою очередь ряд инструментальных CASE-средств также содержат дополнительный набор графических стереотипов для обозначения компонентов.


Рекомендации по построению диаграммы компонентов


Разработка диаграммы компонентов предполагает использование информации не только о логическом представлении модели системы, но и об особенностях ее физической реализации. В первую очередь, необходимо решить, из каких физических частей или файлов будет состоять программная система. На этом этапе следует обратить внимание на такую реализацию системы, которая обеспечивала бы возможность повторного использования кода за счет рациональной декомпозиции компонентов, а также создание объектов только при их необходимости.

Общая производительность программной системы существенно зависит от рационального использования вычислительных ресурсов. Для этой цели необходимо большую часть описаний классов, их операций и методов вынести в динамические библиотеки, оставив в исполняемых компонентах только самые необходимые для инициализации программы фрагменты программного кода.

После общей структуризации физического представления системы необходимо дополнить модель интерфейсами и схемами базы данных. При разработке интерфейсов следует обращать внимание на согласование различных частей программной системы. Включение в модель схемы базы данных предполагает спецификацию отдельных таблиц и установление информационных связей между ними.

Завершающий этап построения диаграммы компонентов связан с установлением и нанесением на диаграмму взаимосвязей между компонентами, а также отношений реализации. Эти отношения должны иллюстрировать все важнейшие аспекты физической реализации системы, начиная с особенностей компиляции исходных текстов программ и заканчивая исполнением отдельных частей программы на этапе ее выполнения. Для этой цели можно использовать различные графические стереотипы компонентов.

При разработке диаграммы компонентов следует придерживаться общих принципов создания моделей на языке UML. В частности, в первую очередь необходимо использовать уже имеющиеся в языке UML и общепринятые графические и текстовые стереотипы. В большинстве типовых проектов этого набора достаточно для представления компонентов и зависимостей между ними.

Если же проект содержит физические элементы, описание которых отсутствует в языке UML, то следует воспользоваться механизмом расширения. В частности, можно применить дополнительные стереотипы для отдельных нетиповых компонентов или помеченные значения для уточнения отдельных характеристик компонентов.

Наконец, следует обратить внимание на то, что диаграмма компонентов, как правило, разрабатывается совместно с диаграммой развертывания, на которой представляется информация о физическом размещении компонентов программной системы по ее отдельным узлам. Особенности построения диаграммы развертывания будут рассмотрены в следующей лекции.



Зависимости между компонентами


В общем случае отношение зависимости также было рассмотрено ранее. Отношение зависимости служит для представления факта наличия специальной формы связи между двумя элементами модели, когда изменение одного элемента модели оказывает влияние или приводит к изменению другого элемента модели. Отношение зависимости на диаграмме компонентов изображается пунктирной линией со стрелкой, направленной от клиента или зависимого элемента к источнику или независимому элементу модели.

Зависимости могут отражать связи отдельных файлов программной системы на этапе компиляции и генерации объектного кода. В других случаях зависимость может указывать на наличие в независимом компоненте описаний классов, которые используются в зависимом компоненте для создания соответствующих объектов. Применительно к диаграмме компонентов зависимости могут связывать компоненты и импортируемые этим компонентом интерфейсы, а также различные виды компонентов между собой.

В этом случае рисуют стрелку от компонента-клиента к импортируемому интерфейсу (рис. 12.4). Наличие такой стрелки означает, что компонент не реализует соответствующий интерфейс, а использует его в процессе своего выполнения. При этом на этой же диаграмме может присутствовать и другой компонент, который реализует этот интерфейс. Отношение реализации интерфейса обозначается на диаграмме компонентов обычной линией без стрелки.

Так, например, изображенный ниже фрагмент диаграммы компонентов представляет информацию о том, что компонент с именем Control зависит от импортируемого интерфейса IDialog, который, в свою очередь, реализуется компонентом с именем DataBase . При этом для второго компонентa этот интерфейс является экспортируемым. Изобразить связь второго компонентa DataBase с этим интерфейсом в форме зависимости нельзя , поскольку этот компонент реализует указанный интерфейс.

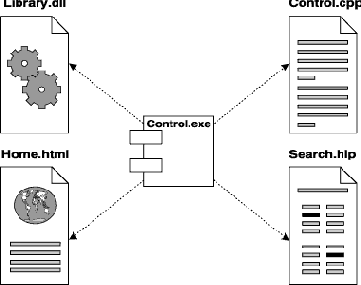

Рис. 12.4.

Другим случаем отношения зависимости на диаграмме компонентов является отношение программного вызова и компиляции между различными видами компонентов.
Для рассмотренного фрагмента диаграммы компонентов (рис. 12.5) наличие подобной зависимости означает, что исполнимый компонент Control .exe использует или импортирует некоторую функциональность компонентa Library .dll, вызывает страницу гипертекста Home .html и файл помощи Search .hlp, а исходный текст этого исполнимого компонентa хранится в файле Control .cpp. При этом характер отдельных видов зависимостей может быть отмечен дополнительно с помощью текстовых стереотипов.


Рис. 12.5.  Графическое изображение отношения зависимости между компонентами.

На диаграмме компонентов могут быть также представлены отношения зависимости между компонентами и реализованными в них классами. Эта информация имеет значение для обеспечения согласования логического и физического представлений модели системы. Разумеется, изменения в структуре описаний классов могут привести к изменению этой зависимости. Ниже приводится фрагмент зависимости подобного рода, когда исполнимый компонент Control .exe зависит от соответствующих классов (рис. 12.6).


Рис. 12.6.  Графическое изображение зависимости между компонентом и классами.

В этом случае из диаграммы компонентов не следует, что классы реализованы данным компонентом. Если требуется подчеркнуть, что некоторый компонент реализует отдельные классы, то для обозначения компонентa используется расширенный символ прямоугольника. При этом прямоугольник компонентa делится на две секции горизонтальной линией. Верхняя секция служит для записи имени компонентa и, возможно, дополнительной информации, а нижняя секция – для указания реализуемых данным компонентом классов (рис. 12.7).


Рис. 12.7.  Графическое изображение компонентa с информацией о реализуемых им классах.

В случае если компонент является экземпляром и реализует три отдельных объекта, он изображается в форме компонентa уровня экземпляров (рис. 12.8). Объекты, которые находятся в отдельном компоненте-экземпляре, изображаются вложенными в символ данного компонента.


Подобная вложенность означает, что выполнение компонентa влечет за собой выполнение операций соответствующих объектов. При этом существование компонентa в течение времени исполнения программы обеспечивает функциональность всех вложенных в него объектов. Что касается доступа к этим объектам, то он может быть дополнительно специфицирован с помощью видимости, подобно видимости пакетов.


Рис. 12.8.  Графическое изображение компонента-экземпляра, реализующего отдельные объекты.

Для компонентов с исходным текстом программы видимость может означать возможность внесения изменений в соответствующие тексты программ с их последующей перекомпиляцией. Для компонентов с исполняемым кодом программы видимость может характеризовать возможность запуска на исполнение соответствующего компонентa или вызова реализованных в нем операций или методов.


Диаграмма развертывания, особенности ее построения


Физическое представление программной системы не может быть полным, если отсутствует информация о том, на какой платформе и на каких вычислительных средствах она реализована. Если создается простая программа, которая может выполняться локально на компьютере пользователя, не используя никаких распределенных устройств и сетевых ресурсов, то необходимости в разработке дополнительных диаграмм нет. Однако при создании корпоративных или распределенных приложений требуется визуализировать сетевую инфраструктуру программной системы.

Сложные программные системы могут реализовываться в сетевом варианте, на различных вычислительных платформах и технологиях доступа к распределенным базам данных. Наличие локальной корпоративной сети требует решения целого комплекса дополнительных задач рационального размещения компонентов по узлам этой сети, что определяет общую производительность программной системы.

Интеграция программной системы с Интернетом определяет необходимость решения дополнительных вопросов при проектировании системы, таких как обеспечение безопасности и устойчивости доступа к информации для корпоративных клиентов. Эти аспекты в немалой степени зависят от реализации проекта в форме физически существующих узлов системы, таких как серверы, рабочие станции, брандмауэры, каналы связи и хранилища данных.

Технологии доступа и манипулирования данными в рамках общей схемы "клиент-сервер" также требуют размещения больших баз данных в различных сегментах корпоративной сети, их резервного копирования, архивирования, кэширования для обеспечения необходимой производительности системы в целом. С целью спецификации программных и технологических особенностей реализации распределенных архитектур необходимо визуальное представление этих аспектов.

Первой из диаграмм физического представления является диаграмма компонентов. Вторая форма физического представления программной системы - это диаграмма развертывания (размещения).

Диаграмма развертывания (deployment diagram) - диаграмма, на которой представлены узлы выполнения программных компонентов реального времени, а также процессов и объектов.


Диаграмма развертывания применяется для представления общей конфигурации и топологии распределенной программной системы и содержит изображение размещения компонентов по отдельным узлам системы. Кроме того, диаграмма развертывания показывает наличие физических соединений - маршрутов передачи информации между аппаратными устройствами, задействованными в реализации системы.

Диаграмма развертывания предназначена для визуализации элементов и компонентов программы, существующих только на этапе ее исполнения (run-time). При этом представляются только те компоненты программы, которые являются исполнимыми файлами или динамическими библиотеками. Компоненты, не используемые на этапе исполнения, на диаграмме развертывания не показываются. Так, компоненты с исходными текстами программ могут присутствовать только на диаграмме компонентов. На диаграмме развертывания они не указываются.

Диаграмма развертывания содержит графические изображения процессоров, устройств, процессов и связей между ними. В отличие от диаграмм логического представления, диаграмма развертывания является единственной для системы в целом, поскольку должна отражать все особенности ее реализации. Эта диаграмма, по сути, завершает процесс ООАП для конкретной программной системы и ее разработка, как правило, последний этап спецификации модели. Диаграмма развертывания разрабатывается совместно системными аналитиками, сетевыми инженерами и системотехниками.



Диаграмма развертывания применяется для представления общей конфигурации и топологии распределенной программной системы и содержит изображение размещения компонентов по отдельным узлам системы. Кроме того, диаграмма развертывания показывает наличие физических соединений - маршрутов передачи информации между аппаратными устройствами, задействованными в реализации системы.

Диаграмма развертывания предназначена для визуализации элементов и компонентов программы, существующих только на этапе ее исполнения (run-time). При этом представляются только те компоненты программы, которые являются исполнимыми файлами или динамическими библиотеками. Компоненты, не используемые на этапе исполнения, на диаграмме развертывания не показываются. Так, компоненты с исходными текстами программ могут присутствовать только на диаграмме компонентов. На диаграмме развертывания они не указываются.

Диаграмма развертывания содержит графические изображения процессоров, устройств, процессов и связей между ними. В отличие от диаграмм логического представления, диаграмма развертывания является единственной для системы в целом, поскольку должна отражать все особенности ее реализации. Эта диаграмма, по сути, завершает процесс ООАП для конкретной программной системы и ее разработка, как правило, последний этап спецификации модели. Диаграмма развертывания разрабатывается совместно системными аналитиками, сетевыми инженерами и системотехниками.


Рекомендации по построению диаграммы развертывания


Разработка диаграммы развертывания начинается с идентификации всех аппаратных, механических и других типов устройств, которые необходимы для выполнения системой всех функций. Вначале специфицируются вычислительные узлы системы, обладающие процессором и памятью. При этом используются имеющиеся в языке UML стереотипы, а, в случае отсутствия последних, разработчики могут определить новые стереотипы. Отдельные требования к составу аппаратных средств могут быть заданы в форме ограничений и помеченных значений.

Дальнейшая детализация диаграммы развертывания связана с размещением всех исполняемых компонентов диаграммы по узлам системы. В модели должна быть исключена ситуация, когда отдельные исполняемые компоненты оказались не размещенными на узлах. С этой целью можно внести в модель дополнительные узлы, содержащие процессор и память. При разработке простых программ, которые исполняются локально на одном компьютере, необходимости в диаграмме развертывания нет. В более сложных ситуациях диаграмма развертывания строится для следующих приложений.

Во-первых, для моделирования программных систем, реализующих технологию доступа к данным "клиент-сервер". Для подобных систем характерно четкое разделение полномочий и, соответственно, компонентов между клиентскими рабочими станциями и сервером базы данных. Возможность реализации "тонких" клиентов на простых терминалах или организация доступа к хранилищам данных приводит к необходимости уточнения не только топологии системы, но и ее компонентного состава.

Во-вторых, для моделирования неоднородных распределенных архитектур. Речь идет о корпоративных интрасетях, насчитывающих сотни компьютеров и других периферийных устройств, функционирующих на различных платформах и под различными операционными системами. При этом отдельные узлы такой системы могут быть удалены друг от друга на сотни километров, как, например, центральный офис в столице и филиалы компаний в регионах. В этом случае диаграмма развертывания становится важным инструментом визуализации общей топологии системы и контроля миграции отдельных компонентов между узлами.


В-третьих, для моделирования систем реального времени со встроенными микропроцессорами, которые могут функционировать автономно. Такие системы могут содержать самые разнообразные дополнительные устройства, обеспечивающие автономность их функционирования при решении сложных целевых задач. Для подобных систем диаграмма развертывания позволяет визуализировать состав всех устройств и их взаимосвязи в системе.

Разработка диаграммы развертывания осуществляется на завершающем этапе ООАП, что характеризует окончание фазы проектирования физического представления. С другой стороны, диаграмма развертывания может строиться для анализа существующей системы с целью ее последующей детализации и модификации. При этом разработка диаграммы на начальных этапах анализа, характеризует его общее направление от физического представления к логическому.

При моделировании бизнес-процессов диаграмма развертывания, кроме компьютеров корпоративной сети, может содержать в качестве узлов различные средства оргтехники, такие как факсимильные устройства, многоканальные телефонные станции, множительные аппараты, экраны для презентаций и другие. Более того, каждое устройство может функционировать как автономно, так и в составе корпоративной сети.

Если необходимо включить в модель ресурсы Интернета, то на диаграмме развертывания Интернет часто обозначается в форме "облачка" с соответствующим именем. Строго говоря, подобное обозначение не специфицировано в языке UML, однако оно является общепринятым при разработке моделей web-приложений.

В языке UML определена графическая нотация для всех элементов канонических диаграмм, но способы графического изображения отдельных инструментальных средств имеют свои специфические особенности. Применение того или иного инструментального CASE-средства накладывает определенные ограничения на визуализацию моделей программных систем. Речь идет о том, что некоторые элементы языка UML могут вообще отсутствовать в CASE-средствах. Выход из подобной ситуации может быть связан либо с выбором другого инструментария, поддерживающего последние версии языка UML, либо при упрощении модели на основе ее типизации.




Соединения и зависимости на диаграмме развертывания


На диаграмме развертывания кроме изображения узлов указываются отношения между ними. В качестве отношений выступают физические соединения между узлами, а также зависимости между узлами и компонентами, которые допускается изображать на диаграммах развертывания.

Соединения являются разновидностью ассоциации и изображаются отрезками линий без стрелок. Наличие такой линии указывает на необходимость организации физического канала для обмена информацией между соответствующими узлами. Характер соединения может быть дополнительно специфицирован примечанием, стереотипом, помеченным значением или ограничением. Так, на представленном ниже фрагменте диаграммы развертывания (рис. 13.5) явно определены рекомендации по технологии физической реализации соединений в форме примечания.


Рис. 13.5.  Фрагмент диаграммы развертывания с соединениями между узлами

Кроме соединений на диаграмме развертывания могут присутствовать отношения зависимости между узлом и размещаемыми на нем компонентами. Подобный способ представляет собой альтернативу вложенному изображению компонентов внутри символа узла, что не всегда удобно, поскольку делает этот символ излишне объемным. При большом количестве развернутых на узле компонентов соответствующую информацию можно представить в форме отношения зависимости (рис. 13.6).


Рис. 13.6.  Диаграмма развертывания с отношением зависимости между узлом и развернутыми на нем компонентами

Разработка информационных систем, обеспечивающих доступ в режиме реального времени, предполагает не только создание программного кода, но и использование дополнительных аппаратных средств. Вариант физического представления модели мобильного доступа к корпоративной базе данных показан на следующей диаграмме развертывания (рис. 13.7).


Рис. 13.7.  Диаграмма развертывания для системы мобильного доступа к корпоративной базе данных

Данная диаграмма содержит общую информацию о развертывании рассматриваемой системы и может быть детализирована при разработке программных компонентов управления. Как видно из рисунка, в этой диаграмме развертывания использованы дополнительные стереотипы "приемопередатчик" и "мобильный телефон", которые отсутствуют в описании языка UML, а также специальные графические изображения (стереотипы) для отдельных аппаратных устройств.



Узел


Узел (node) представляет собой физически существующий элемент системы, который может обладать вычислительным ресурсом или являться техническим устройством.

В качестве вычислительного ресурса узла может рассматриваться один или несколько процессоров, а также объем электронной или магнитооптической памяти. Однако в языке UML понятие узла включает в себя не только вычислительные устройства (процессоры), но и другие механические или электронные устройства, такие как датчики, принтеры, модемы, цифровые камеры, сканеры и манипуляторы.

Графически узел на диаграмме развертывания изображается в форме трехмерного куба. Узел имеет имя, которое указывается внутри этого графического символа. Сами узлы могут представляться как на уровне типа (рис. 13.1, а), так и на уровне экземпляра (рис. 13.1, б).


Рис. 13.1.  Графическое изображение узла на диаграмме развертывания

В первом случае имя узла записывается в форме: <Имя типа узла> без подчеркивания и начинается с заглавной буквы. Во втором - имя узла-экземпляра записывается в виде: <имя узла ':' Имя типа узла>, а вся запись подчеркивается. Имя типа узла указывает на разновидность узлов, присутствующих в модели системы. Так, на представленном рисунке (рис. 13.1, а) узел с именем Видеокамера относится к общему типу и никак не конкретизируется. Второй узел (рис. 13.1, б) является узлом-экземпляром конкретной модели сканера.

Изображения узлов могут расширяться, чтобы включить дополнительную информацию о спецификации узла. Если дополнительная информация относится к имени узла, то она записывается под этим именем в форме помеченного значения (рис. 13.2).

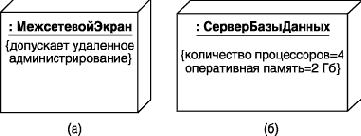

Рис. 13.2.  Графическое изображение узла-экземпляра с дополнительной информацией в форме помеченного значения

При необходимости явно указать компоненты, которые размещаются или выполняются на отдельном узле, это можно сделать двумя способами. Первый из них позволяет разделить графический символ узла на две секции горизонтальной линией.
В верхней секции записывают имя узла, а в нижней - размещенные на этом узле компоненты (рис. 13.3, а).

Второй способ разрешает показывать на диаграмме развертывания узлы с вложенными изображениями компонентов (рис. 13.3, б). Важно помнить, что в качестве таких вложенных компонентов могут выступать только исполняемые компоненты и динамические библиотеки.


Рис. 13.3.  Варианты графического изображения узлов-экземпляров с размещаемыми на них компонентами

В качестве дополнения к имени узла могут использоваться различные текстовые стереотипы, которые явно специфицируют назначение этого узла. Для этой цели были предложены следующие текстовые стереотипы: "processor" (процессор), "sensor" (датчик), "modem" (модем), "net" (сеть), "printer" (принтер) и другие, смысл которых понятен из контекста.

На диаграммах развертывания допускаются специальные условные обозначения для различных физических устройств, графическое изображение которых проясняет назначение или выполняемые устройством функции. Однако пользоваться этой возможностью следует осторожно, памятуя о том, что основное достоинство языка UML следует из его названия - унификация графических элементов визуализации моделей.

Возможность включения персонала в понятие узла не рассматривается в нотации языка UML, тем не менее, подобное расширение понятие узла позволяет создавать средствами языка UML модели самых различных систем, включая бизнес-процессы и технические комплексы. Действительно, для реализации бизнес-процессов компаний удобно рассматривать в качестве узлов-ресурсов системы организационные подразделения, состоящие из персонала. Автоматизация управления техническими комплексами может потребовать рассмотрения в качестве самостоятельного элемента человека-оператора, способного принимать решения в нештатных ситуациях и нести ответственность за возможные последствия этих решений.

Наиболее известны два специальных графических стереотипа для обозначения разновидностей узлов.


Первый обозначает ресурсоемкий узел (processor), под которым понимается узел с процессором и памятью, необходимыми для выполнения исполняемых компонентов. Он изображается в форме куба с боковыми гранями, окрашенными в серый цвет (рис. 13.4, а). Второй стереотип в форме обычного куба обозначает устройство (device), под которым понимается узел без процессора и памяти (рис. 13.4, б). На этом типе узлов не могут размещаться исполняемые компоненты программной системы.


Рис. 13.4.  Варианты изображения графических стереотипов узлов

Следует заметить, что кроме графического изображения ресурсоемких узлов и устройств соответствующие узлы можно изображать с помощью обычного символа узла (рис.13.1) и дополнительного стереотипа "processor" или "device".

Кроме известных текстовых и графических стереотипов для узлов диаграммы развертывания разработчики могут предложить дополнительные графические стереотипы, которые улучшают наглядность представления диаграмм развертывания. Например, рабочую станцию можно изобразить в виде ресурсоемкого узла, или в форме рисунка внешнего вида компьютера (рис. 13.4, в). Соответственно, сканер также может быть изображен в виде рисунка или фотографии данного устройства.


Паттерн Фасад и его обозначение в нотации языка UML


Паттерн Фасад предназначен для замены нескольких разнотипных интерфейсов доступа к определенной подсистеме некоторым унифицированным интерфейсом, что существенно упрощает использование рассматриваемой подсистемы. Общее представление паттерна проектирования Фасад может быть изображено с помощью следующей диаграммы параметризованной кооперации (рис. 14.2).


Рис. 14.2.  Общее представление паттерна проектирования Фасад

Изображенная параметризованная кооперация содержит 4 параметра: класс Facade (Фасад), интерфейс IFacade, интерфейсы IConcreteClass и конкретные классы ConcreteClass, в которых реализованы интерфейсы IConcreteClass. Пунктирная линия со стрелкой в форме треугольника служит для обозначения отношения реализации (не путать с отношением обобщения классов).

При решении конкретных задач проектирования данный паттерн может быть конкретизирован. В этом случае вместо параметров изображенной кооперации должны быть указаны классы, предназначенные для решения отдельных задач.

Ниже приведен пример, который иллюстрирует использование паттерна Фасад для выполнения операций по заданию и считыванию адресов из базы данных сотрудников. Фрагмент соответствующей диаграммы классов содержит 2 класса: Адрес и интерфейс к операциям этого класса IАдрес (рис. 14.3). При задании адреса нового сотрудника необходимо обратиться к этому интерфейсу и последовательно выполнить операции: задатьУлицу(), задатьДом(), задатьКорпус(), задатьКвартиру(), используя в качестве аргумента идентификационный номер нового сотрудника. Для получения информации об адресе сотрудника, необходимо также обратиться к этому интерфейсу и последовательно выполнить операции: прочитатьУлицу(), прочитатьДом(), прочитатьКорпус(), прочитатьКвартиру(), используя в качестве аргумента идентификационный номер интересуемого сотрудника.


Рис. 14.3.  Фрагмент диаграммы классов до применения паттерна Фасад

Очевидно, отслеживать при каждом обращении правильность выполнения этих последовательностей операций неудобно.
С этой целью к данному фрагменту следует добавить еще один интерфейс, реализацию паттерна Фасад для рассматриваемой ситуации. Соответствующий фрагмент модифицированной диаграммы классов будет содержать 4 класса (рис. 14.4), изображенные таким образом, чтобы иллюстрировать реализацию параметрической кооперации (рис. 14.2).

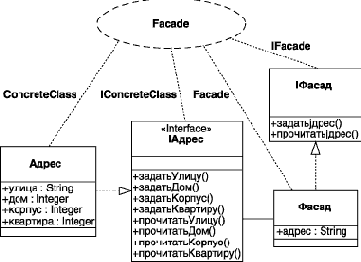

Рис. 14.4.  Конкретная реализация паттерна проектирования Фасад

При задании адреса нового сотрудника в этом случае достаточно обратиться к интерфейсу IФасад и выполнить единственную операцию: задатьАдрес(), используя в качестве аргумента идентификационный номер нового сотрудника. Для получения информации об адресе сотрудника также достаточно обратиться к этому интерфейсу и выполнить единственную операцию: прочитатьАдрес(), используя в качестве аргумента идентификационный номер интересуемого сотрудника. Реализацию данных операций следует предусмотреть в классе Фасад. Взаимодействие объектов этих классов может быть представлено с помощью диаграммы последовательности (рис. 14.5).

Рис. 14.5.  Диаграмма последовательности для выполнения операции задания адреса

Аналогичная диаграмма последовательности может быть построена для выполнения операции по чтению адреса. Использование паттерна Фасад обеспечивает для клиента не только простоту доступа к информации об адресах, но и независимость представления объектов класса Адрес от запросов клиентов. Это обстоятельство особенно актуально при изменении формата представления информации или смене соответствующей базы данных. В этом случае потребуется внести изменения только в реализацию операций класса Фасад.



С этой целью к данному фрагменту следует добавить еще один интерфейс, реализацию паттерна Фасад для рассматриваемой ситуации. Соответствующий фрагмент модифицированной диаграммы классов будет содержать 4 класса (рис. 14.4), изображенные таким образом, чтобы иллюстрировать реализацию параметрической кооперации (рис. 14.2).

Рис. 14.4.  Конкретная реализация паттерна проектирования Фасад

При задании адреса нового сотрудника в этом случае достаточно обратиться к интерфейсу IФасад и выполнить единственную операцию: задатьАдрес(), используя в качестве аргумента идентификационный номер нового сотрудника. Для получения информации об адресе сотрудника также достаточно обратиться к этому интерфейсу и выполнить единственную операцию: прочитатьАдрес(), используя в качестве аргумента идентификационный номер интересуемого сотрудника. Реализацию данных операций следует предусмотреть в классе Фасад. Взаимодействие объектов этих классов может быть представлено с помощью диаграммы последовательности (рис. 14.5).

Рис. 14.5.  Диаграмма последовательности для выполнения операции задания адреса

Аналогичная диаграмма последовательности может быть построена для выполнения операции по чтению адреса. Использование паттерна Фасад обеспечивает для клиента не только простоту доступа к информации об адресах, но и независимость представления объектов класса Адрес от запросов клиентов. Это обстоятельство особенно актуально при изменении формата представления информации или смене соответствующей базы данных. В этом случае потребуется внести изменения только в реализацию операций класса Фасад.


Паттерн Наблюдатель и его обозначение в нотации языка UML


Паттерн Наблюдатель предназначен для контроля изменений состояния объекта и передачи информации об изменении этого состояния множеству клиентов. В общем случае паттерн Наблюдатель также может быть изображен в виде параметризованной кооперации (рис. 14.6).


Рис. 14.6.  Общее представление паттерна проектирования Наблюдатель

Изображенная параметризованная кооперация содержит 4 параметра: абстрактный класс Subject (Субъект), класс ConcreteSubject (Конкретный Субъект), абстрактный класс Observer (Наблюдатель) и класс ConcreteObserver (Конкретный Наблюдатель). Пунктирная линия со стрелкой в форме треугольника служит для обозначения отношения обобщения классов.

При решении конкретных задач проектирования данный паттерн также может быть конкретизирован. В этом случае вместо параметров изображенной кооперации должны быть указаны классы, предназначенные для решения отдельных задач.

Теперь можно рассмотреть пример, который иллюстрирует использование паттерна Наблюдатель для отслеживания изменений в таблице БД и отражении этих изменений на диаграммах. Для определенности можно использовать таблицу БД MS Access и две диаграммы - круговую и столбиковую. Фрагмент соответствующей диаграммы классов содержит 5 классов (рис. 14.7).

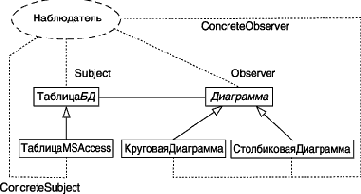

Рис. 14.7.  Конкретная реализация паттерна проектирования Наблюдатель

В этом случае за субъектом Таблицей MS Access может "следить" произвольное число наблюдателей, причем их добавление или удаление не влияет на представление информации в БД. Класс Таблица MS Access реализует операции по отслеживанию изменений в соответствующей таблице, и при их наличии сразу информирует абстрактного наблюдателя. Тот в свою очередь вызывает операции по перерисовке соответствующих диаграмм у конкретных наблюдателей, в качестве которых выступают классы Круговая Диаграмма и Столбиковая Диаграмма.

Использование паттерна Наблюдатель не только упрощает взаимодействие между объектами соответствующих классов, но и позволяет вносить изменения в реализацию операций классов субъекта и наблюдателей независимо друг от друга.
При этом процесс добавления или удаления наблюдателей никак не влияет на особенности реализации класса субъекта.

В настоящее время паттерны проектирования реализованы в инструментальном средстве Model Maker 7 компании ModelMaker Tools BV (www.modelmakertools.com), которое поддерживает нотацию языка UML и позволяет генерировать программный код на языке Delphi Pascal. Паттерны проектирования также реализованы в CASE-средстве Together 2005 компании Borland (www.borland.com), которое поддерживает нотации языка UML версий 1.4 и 2.0 и позволяет генерировать программный код на языке Java. Описание этих средств и особенностей реализации в них нотаций языка UML будет рассмотрено в отдельных курсах лекций.

В заключение следует отметить, что язык UML представляет собой нотацию для визуального моделирования программных систем и бизнес-процессов. В то же время описание языка UML не содержит сведений относительно того, каким образом и в какой последовательности следует разрабатывать канонические диаграммы при выполнении конкретных проектов. Соответствующая информация относится к области методологии проектирования программных систем. В настоящее время наиболее известны следующие методологии:

Rational Unified Process (RUP), разработанная и поддерживаемая компанией IBM Rational SoftwareMicrosoft Solutions Framework (MSF), разработанная и поддерживаемая компанией MicrosoftApplication Lifecycle Management (ALM), разработанная и поддерживаемая компанией BorlandExtreme Programming (XP) - экстремальное программирование, поддерживаемое открытым сообществом независимых разработчиков

Описание этих методологий и особенностей использования в них нотаций языка UML также будет рассмотрено в отдельных курсах лекций.



© 2003-2007 INTUIT.ru. Все права защищены.

Паттерны, их классификация


При реализации проектов по разработке программных систем и моделированию бизнес-процессов встречаются ситуации, когда решение проблем в различных проектах имеют сходные структурные черты. Попытки выявить похожие схемы или структуры в рамках объектно-ориентированного анализа и проектирования привели к появлению понятия паттерна, которое из абстрактной категории превратилось в непременный атрибут современных CASE-средств

Паттерны ООАП различаются степенью детализации и уровнем абстракции. Предлагается следующая общая классификация паттернов по категориям их применения:

Архитектурные паттерныПаттерны проектированияПаттерны анализаПаттерны тестированияПаттерны реализации

Архитектурные паттерны(Architectural patterns) - множество предварительно определенных подсистем со спецификацией их ответственности, правил и базовых принципов установления отношений между ними.

Архитектурные паттерны предназначены для спецификации фундаментальных схем структуризации программных систем. Наиболее известными паттернами этой категории являются паттерны GRASP (General Responsibility Assignment Software Pattern). Эти паттерны относятся к уровню системы и подсистем, но не к уровню классов. Как правило, формулируются в обобщенной форме, используют обычную терминологию и не зависят от области приложения. Паттерны этой категории систематизировал и описал К. Ларман.

Паттерны проектирования (Design patterns) - специальные схемы для уточнения структуры подсистем или компонентов программной системы и отношений между ними.

Паттерны проектирования описывают общую структуру взаимодействия элементов программной системы, которые реализуют исходную проблему проектирования в конкретном контексте. Наиболее известными паттернами этой категории являются паттерны GoF (Gang of Four), названные в честь Э. Гаммы, Р. Хелма, Р. Джонсона и Дж. Влиссидеса, которые систематизировали их и представили общее описание. Паттерны GoF включают в себя 23 паттерна. Эти паттерны не зависят от языка реализации, но их реализация зависит от области приложения.


Паттерны анализа (Analysis patterns) - специальные схемы для представления общей организации процесса моделирования.

Паттерны анализа относятся к одной или нескольким предметным областям и описываются в терминах предметной области. Наиболее известными паттернами этой группы являются паттерны бизнес-моделирования ARIS (Architecture of Integrated Information Systems), которые характеризуют абстрактный уровень представления бизнес-процессов. В дальнейшем паттерны анализа конкретизируются в типовых моделях с целью выполнения аналитических оценок или имитационного моделирования бизнес-процессов.

Паттерны тестирования (Test patterns) - специальные схемы для представления общей организации процесса тестирования программных систем.

К этой категории паттернов относятся такие паттерны, как тестирование черного ящика, белого ящика, отдельных классов, системы. Паттерны этой категории систематизировал и описал М. Гранд. Некоторые из них реализованы в инструментальных средствах, наиболее известными из которых является IBM Test Studio. В связи с этим паттерны тестирования иногда называют стратегиями или схемами тестирования.

Паттерны реализации (Implementation patterns) - совокупность компонентов и других элементов реализации, используемых в структуре модели при написании программного кода.

Эта категория паттернов делится на следующие подкатегории: паттерны организации программного кода, паттерны оптимизации программного кода, паттерны устойчивости кода, паттерны разработки графического интерфейса пользователя и др. Паттерны этой категории описаны в работах М. Гранда, К. Бека, Дж. Тидвелла и др. Некоторые из них реализованы в популярных интегрированных средах программирования в форме шаблонов создаваемых проектов. В этом случае выбор шаблона программного приложения позволяет получить некоторую заготовку программного кода.


Паттерны проектирования в нотации языка UML


В сфере разработки программных систем наибольшее применение получили паттерны проектирования GoF, некоторые из них реализованы в популярных средах программирования. При этом паттерны проектирования могут быть представлены в наглядной форме с помощью рассмотренных обозначений языка UML.

Паттерн проектирования в контексте языка UML представляет собой параметризованную кооперацию вместе с описанием базовых принципов ее использования.

При изображении паттерна используется обозначение параметризованной кооперации языка UML (рис. 14.1), которая обозначается пунктирным эллипсом. В правый верхний угол эллипса встроен пунктирный прямоугольник, в котором перечислены параметры кооперации, которая представляет тот или иной паттерн.


Рис. 14.1.  Изображение паттерна в форме параметризованной кооперации

В последующем параметры паттерна могут быть заменены различными классами, чтобы получить реализацию паттерна в рамках конкретной кооперации. Эти параметры специфицируют используемые классы в форме ролей классов в рассматриваемой подсистеме. При связывании или реализации паттерна любая линия помечается именем параметра паттерна, которое является именем роли соответствующей ассоциации. В дополнение к диаграммам кооперации особенности реализации отдельных паттернов представляются с помощью диаграмм последовательности.

Паттерны проектирования позволяют решать различные задачи, с которыми постоянно сталкиваются проектировщики объектно-ориентированных приложений. Ниже представлен полный список паттернов проектирования GoF и краткое описание назначения каждого из них (таблица 14.1).

Таблица 14.1. Полный список паттернов проектирования GoF

№Название паттернаПереводНазначение паттерна
1Abstract FactoryАбстрактная фабрикаПредоставляет интерфейс для создания множества связанных между собой или независимых объектов, конкретные классы которых неизвестны.
2Adapter(синоним - Wrapper)Адаптер (Обертка)Преобразует существующий интерфейс класса в другой интерфейс, который понятен клиентам. При этом обеспечивает совместную работу классов, невозможную без данного паттерна из-за несовместимости интерфейсов.
3BridgeМостОтделяет абстракцию класса от его реализации, благодаря чему появляется возможность независимо изменять то и другое.
4BuilderСтроительОтделяет создание сложного объекта от его представления, позволяя использовать один и тот же процесс разработки для создания различных представлений.
5Chain of ResponsibilityЦепочка обязанностейПозволяет избежать жесткой зависимости отправителя запроса от его получателя, при этом объекты-получатели связываются в цепочку, а запрос передается по цепочке, пока какой-то объект его не обработает.
6CommandКомандаИнкапсулирует запрос в виде объекта, обеспечивая параметризацию клиентов типом запроса, установление очередности запросов, протоколирование запросов и отмену выполнения операций.
7CompositeКомпоновщикГруппирует объекты в иерархические структуры для представления отношений типа "часть-целое", что позволяет клиентам работать с единичными объектами так же, как с группами объектов.
8DecoratorДекораторПрименяется для расширения имеющейся функциональности и является альтернативой порождению подклассов на основе динамического назначения объектам новых операций.
9FacadeФасадПредоставляет единый интерфейс к множеству операций или интерфейсов в системе на основе унифицированного интерфейса для облегчения работы с системой.
10Factory MethodФабричный методОпределяет интерфейс для разработки объектов, при этом объекты данного класса могут быть созданы его подклассами.
11FlyweightПриспособленецИспользует принцип разделения для эффективной поддержки большого числа мелких объектов.
12InterpreterИнтерпретаторДля заданного языка определяет представление его грамматики на основе интерпретатора предложений языка, использующего это представление.
13IteratorИтераторДает возможность последовательно перебрать все элементы составного объекта, не раскрывая его внутреннего представления.
14MediatorПосредникОпределяет объект, в котором инкапсулировано знание о том, как взаимодействуют объекты из некоторого множества. Способствует уменьшению числа связей между объектами, позволяя им работать без явных ссылок друг на друга и независимо изменять схему взаимодействия.
15MementoХранительДает возможность получить и сохранить во внешней памяти внутреннее состояние объекта, чтобы позже объект можно было восстановить точно в таком же состоянии, не нарушая принципа инкапсуляции.
16ObserverНаблюдательСпецифицирует зависимость типа "один ко многим" между различными объектами, так что при изменении состояния одного объекта все зависящие от него получают извещение и автоматически обновляются.
17PrototypeПрототипОписывает виды создаваемых объектов с помощью прототипа, что позволяет создавать новые объекты путем копирования этого прототипа.
18ProxyЗаместительПодменяет выбранный объект другим объектом для управления контроля доступа к исходному объекту.
19SingletonОдиночкаДля выбранного класса обеспечивает выполнение требования единственности экземпляра и предоставления к нему полного доступа.
20StateСостояниеПозволяет выбранному объекту варьировать свое поведение при изменении внутреннего состояния. При этом создается впечатление, что изменился класс объекта.
21StrategyСтратегияОпределяет множество алгоритмов, инкапсулируя их все и позволяя подставлять один вместо другого. При этом можно изменять алгоритм независимо от клиента, который им пользуется.
22Template MethodШаблонный методОпределяет структуру алгоритма, перераспределяя ответственность за некоторые его шаги на подклассы. При этом подклассы могут переопределять шаги алгоритма, не меняя его общей структуры.
23VisitorПосетительПозволяет определить новую операцию, не меняя описаний классов, у объектов которых она вызывается.

В качестве примеров рассматриваются два паттерна проектирования, которые нашли наибольшее применение при проектировании программных систем: паттерны Фасад и Наблюдатель.
